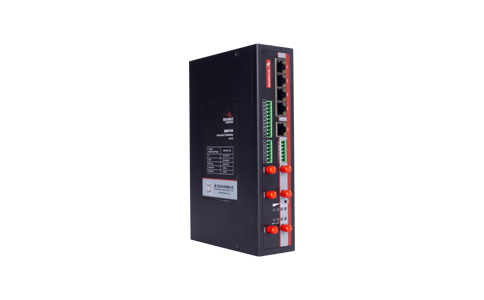

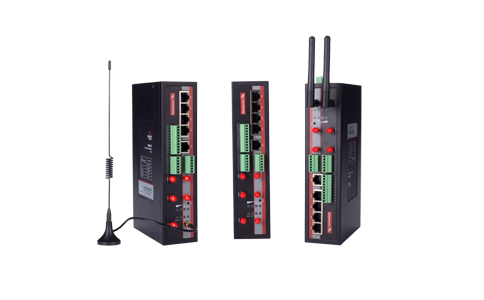

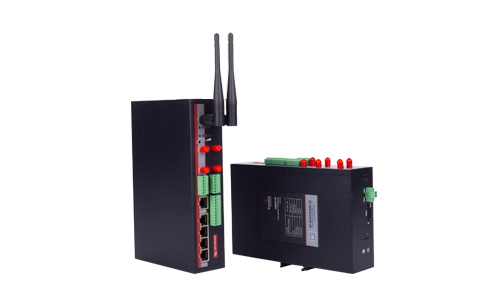

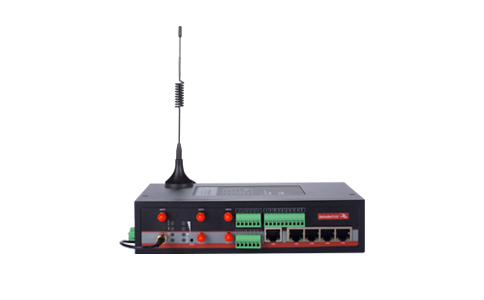

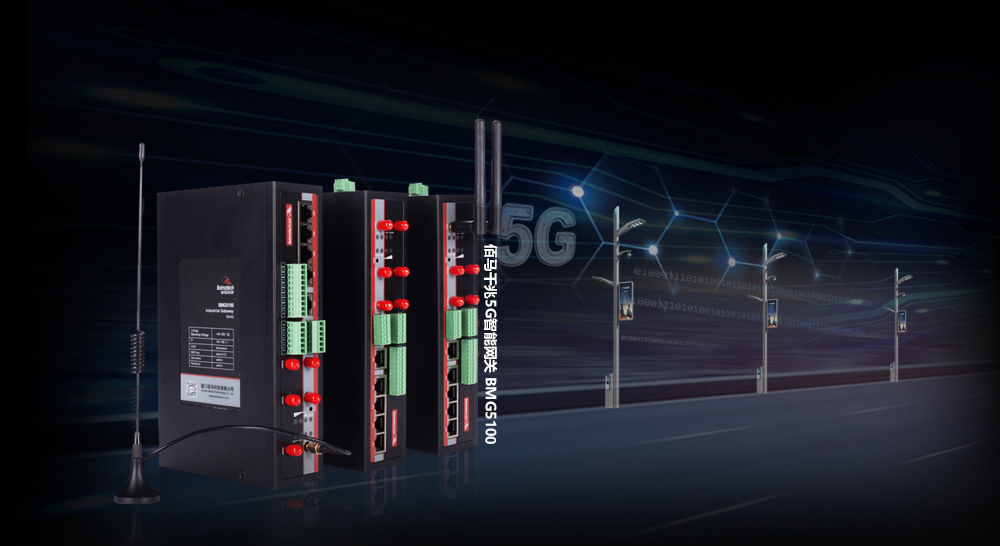

BMG5100千兆5G智能桿網關

系列型號：BMG5100

BMG5100系列千兆5G綜合桿智能網關，搭載5G通信模塊及高性能處理器，綜合5G/4G/有線等通信模式，滿足海量智慧路燈桿設備的接入需求，實現5G綜合桿/5G綜合塔等智慧桿的5G跨越。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

千兆5G智能網關，實現智慧桿的5G跨越

5G綜合桿/5G綜合塔，是新基建的“排頭兵”。運用佰馬BMG5100系列千兆5G智能網關，實現智慧合桿的5G跨越，讓預留了5G接口的智慧路燈桿功能強大，視覺效果新穎美觀，充分發揮5G綜合桿搭載5G基站在站址資源、供電、通信組網等方面的優越性


“一桿多用”，智慧的源頭在5G智能網關

始于智慧，不止于智慧。佰馬BMG5100系列千兆5G智能網關，常用于智慧市政、智慧園區、智慧景區等5G智慧桿項目。讓路燈桿實現強大的智慧功能，包括：通信組網、智慧照明邊緣端控制、LED發布、環境監測、視頻監控、充電樁、信息交互、輿情報警、人臉識別、語音對講等。


為5G智慧路燈桿，提供15大關鍵能力

佰馬BMG5100系列千兆5G智能網關，為5G智慧桿提供設備接入能力、數據采集能力、邊緣計算能力、數據處理能力、協議轉換能力、數據轉發能力、5G/4G/有線等綜合通信傳輸能力、本地緩存能力、斷網續傳能力、遠程配置管理能力、超閾值報警能力、安全加密防護能力、抗干擾能力、易用性等。

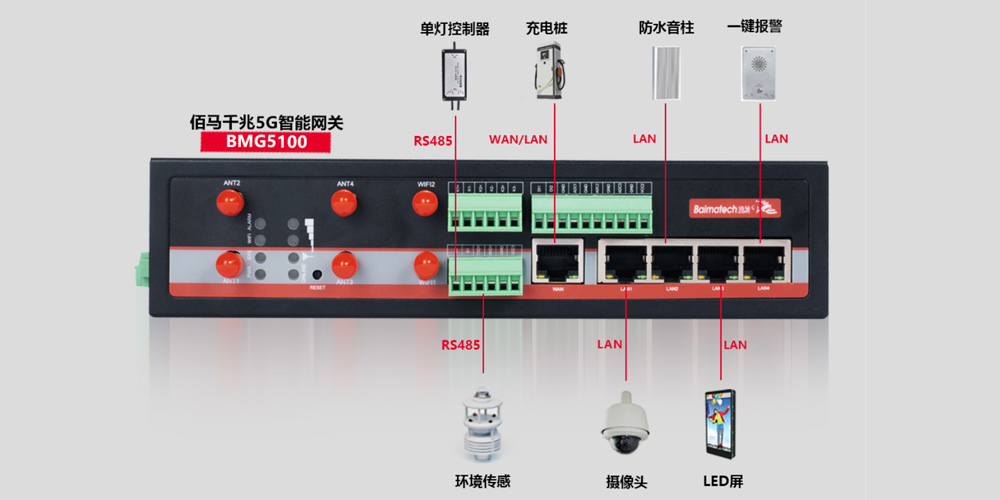

多用途智慧桿設備及應用接口，支持集中供電

佰馬BMG5100系列千兆5G智能網關，擁有豐富的智慧路桿設備及應用接口，包括4路千兆LAN、1路千兆WLAN（WAN口可復用為LAN口）、1路RS232、1路RS485(可選配6路RS485，占用2路繼電器、2路ADC、1路232接口位)、2路DI、3路繼電器、3路ADC（DI/繼電器/ADC皆為5G版標配，4G版選配）、4路POE供電（可選）、Wifi功能(可選)、TF卡。支持同時接通多個串口設備、以太網設備和WIFI設備，是智慧桿系統的通信中樞、智慧中樞和控制中樞。

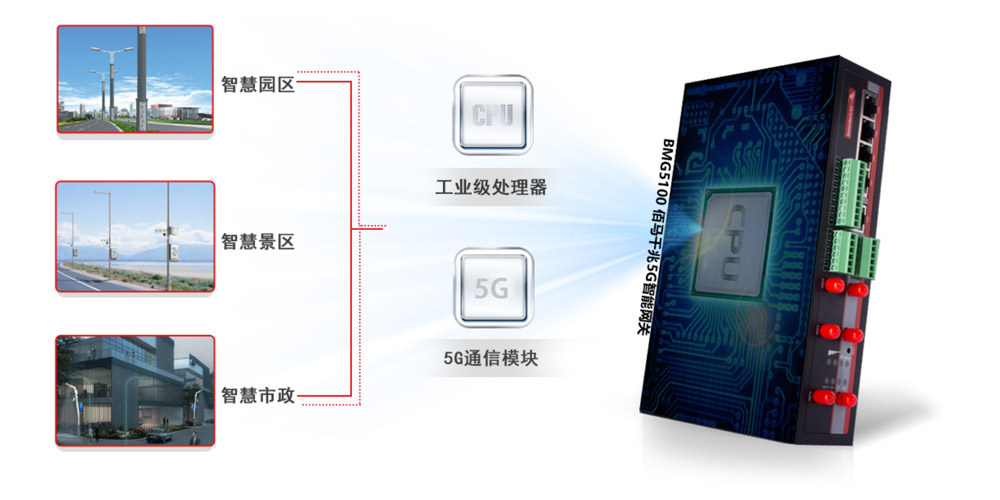

搭載高性能工業級處理器

佰馬5G智能網關，搭載工業級智能處理器芯片和5G高速通信模塊。5G下行峰值數據速率可達20Gbps，上行峰值數據速率可達10Gbps，小于5毫秒的端到端延遲。5G帶來超越光纖的傳輸速度(Mobile Beyond Giga)，超越工業總線的實時能力(Real-Time World)以及全空間的連接(All-Online Everywhere)。強悍動力，千兆速度，實現5G智慧路燈桿功能應用拓展升級。

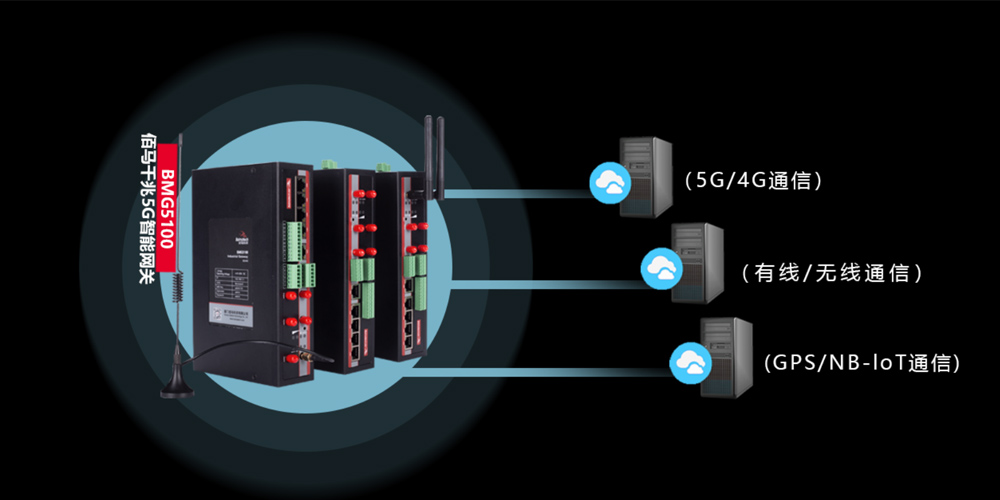

5G/4G/有線/WIFI/GPS/NB-IoT，全方位通信支持

佰馬BMG5100系列千兆5G智能網關，集成了5G/4G/有線/WIFI/GPS/NB-IoT等多類型通信模式，支持單模/雙模雙卡+有線網絡，多網設計，智能切換，滿足不同5G智慧桿項目的通信組網需求。

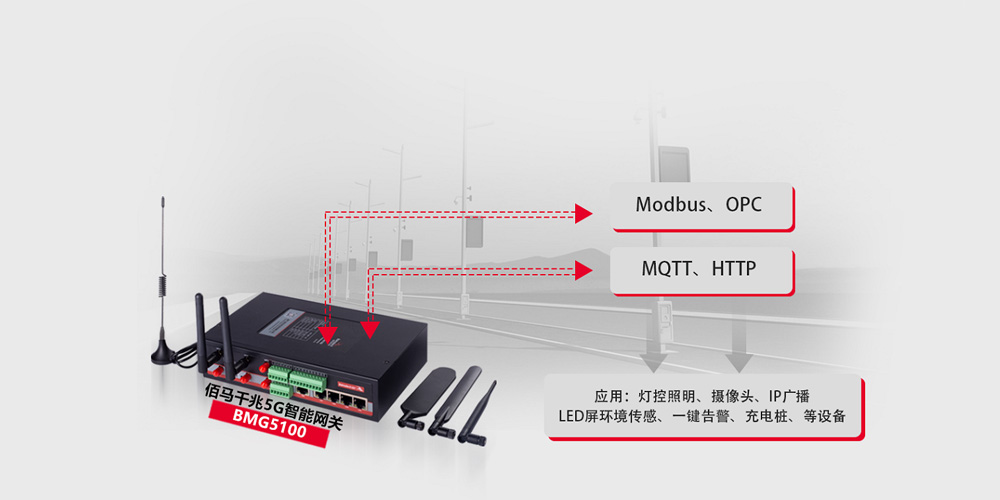

內置行業協議庫，實現多場景應用拓展

網關支持Modbus、MQTT、HTTP等5G智慧路燈桿設備的通信協議對接，實現包括：燈控照明設備、視頻攝像頭、IP廣播、LED顯示屏、環境監測傳感器、一鍵告警、充電樁、WIFI AP等設備的即插即用、無縫對接。

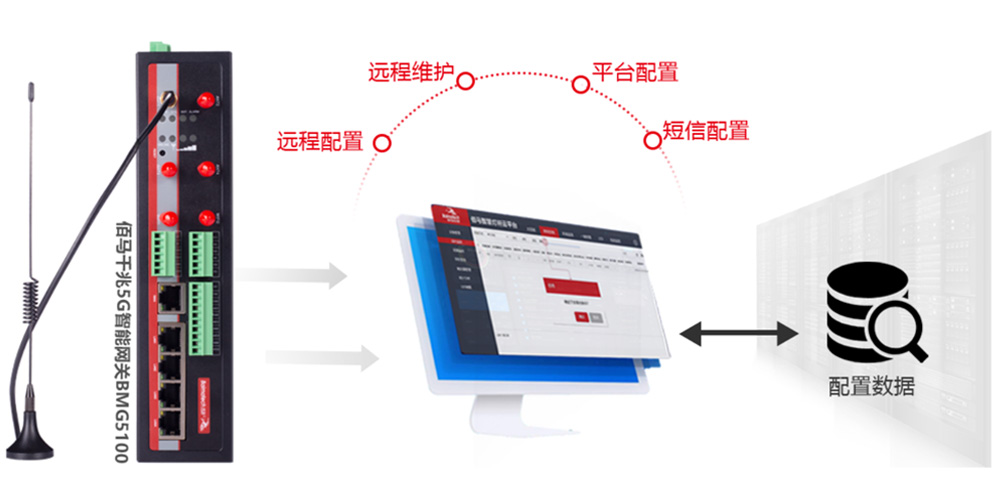

遠程批量維護＆升級

佰馬BMG5100系列千兆5G智能網關，支持遠程批量配置和遠程維護升級，設計有平臺配置方式和短信配置方式，支持配置數據的批量導入導出，極大提升5G智慧路燈桿項目管理效率。


多中心數據同傳，實現5G智慧桿協同管理

5G綜合桿/5G綜合塔等智慧桿系統，建設與主管部門多。佰馬BMG5100系列千兆5G智能網關，支持智慧路燈桿系統數據向5個管理中心同步發送數據，滿足路管、交通、廣告、安防等多部門協同管理需求。數據經過標準化預處理，VPN等加密傳送，提高智慧桿項目數據傳輸安全。


工業級品質，完全滿足智慧路燈桿惡劣工作環境

佰馬BMG5100系列千兆5G智能網關，采用工業級器件選型，高電磁兼容性、耐高低溫（-40℃至 80℃），寬壓（5V-35V），同時還具備防潮、防雷、防電磁干擾能力，全方位保障智慧路燈桿系統在戶外惡劣環境中穩定、可靠運行。

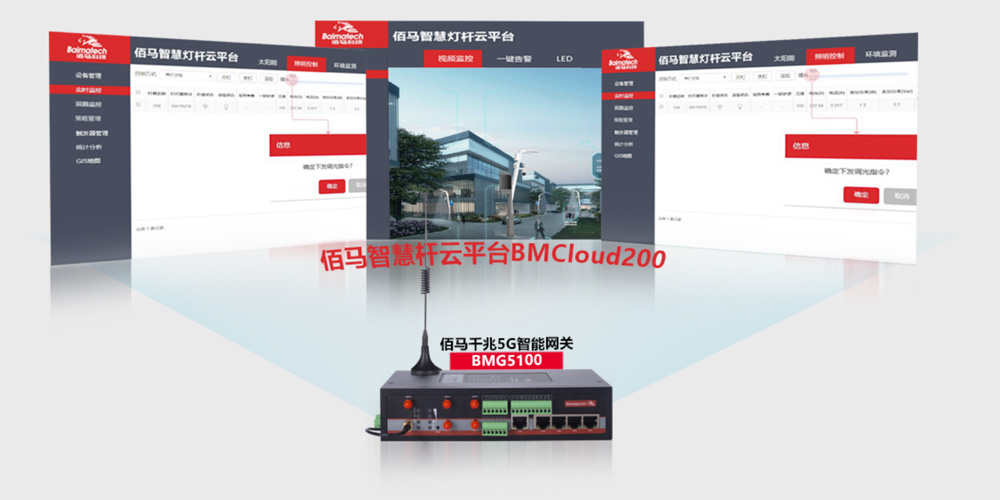

配套智慧桿云平臺，支持定制服務

佰馬自主研發的智慧燈桿云平臺，功能包括：大屏幕數據展示、燈桿管理、智慧照明控制、環境監測、視頻監控、LED屏信息發布、充電樁管理、網關遠程管理等12大子系統。軟件采用模塊化設計，用戶可據項目需要自主配置，也可進接入智慧城市、智慧景區等平臺。

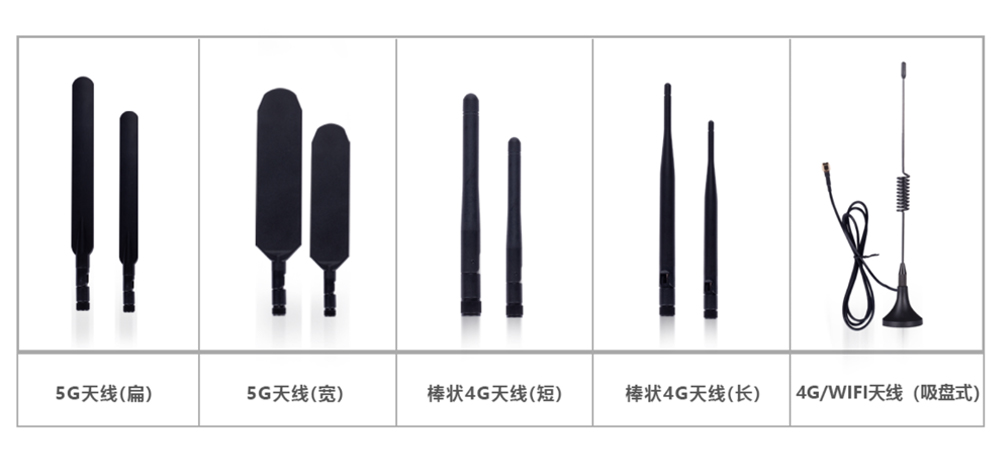

更多選配天線供您選擇

針對5G/4G/3G/WIFI等不同通信傳輸方式，佰馬配備專屬信號天線，例如磁吸式天線、棒狀天線、扁片式天線、長片型天線等，契合項目在不同應用場景和使用環境中的通信搭建需求。


產品選型

項目	內 容
CPU	32位雙核高端處理器，主頻880MHz
FLASH	標配32MB（可擴展至128MB）
SDRAM	256MB
TF	可接TF存數據（可選）
指示燈	具有PWR、SYS、ALARM、LTE等信號指示燈
無線網絡	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡內置15KV ESD保護
天線接口	標準SMA陰頭天線接口，特性阻抗50歐

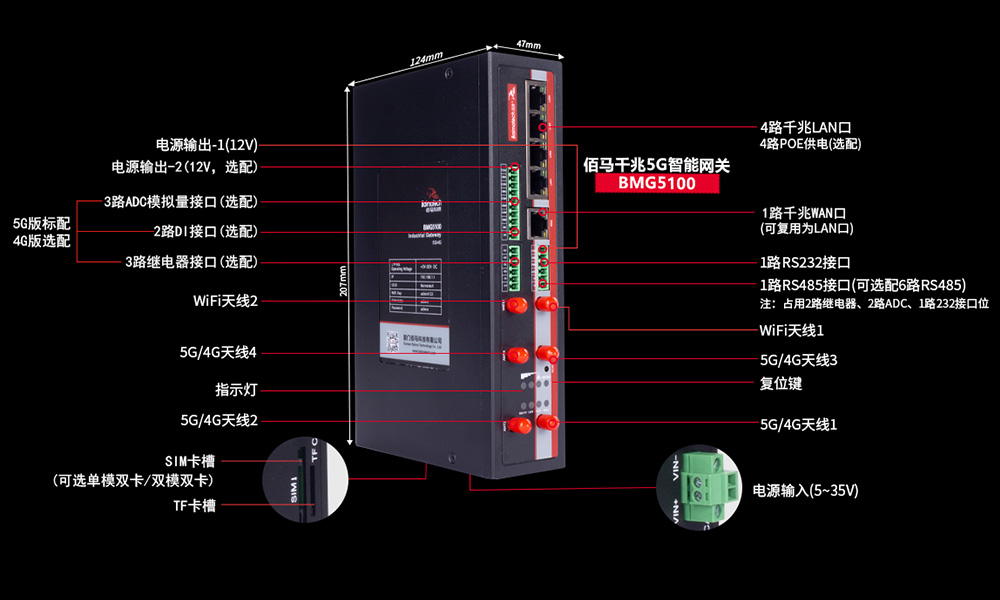

以太網接口	已具備5個千兆以太網口（RJ45插座）；其中支持 4 個 POE 口（可選配）；自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS485接口； 1×RS232(可選配為RS485)；內置15KV ESD保護，串口參數如下：數據位：5、6、7、8位；停止位：1、1.5、2位校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗串口速率：110~230400bps
應用接口	2路DI（5G版標配，4G版選配）
	3×繼電器（5G版標配，4G版選配）
	3×ADC（5G版標配，4G版選配）
	4×POE供電（可選） 2路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V,單路額定輸出電流1A內置過流保護）
系統功耗	20W（小于20W）
電源輸入	DC 5-35V（無 POE 供電） DC 48-50V（帶 POE 供電）
接地端子	M3螺絲接地保護端子
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，適合工控現場應用
尺寸	20712447mm
環境濕度	5 ~ 95% （無凝霜）
存儲溫度	-45 ~ 85℃
工作溫度	-35 ~ 75℃
