BMR500五口工業路由器

系列型號：BMR500

佰馬BMR500工業級無線路由器，支持MQTT，DIN導軌式安裝，集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體；標配4組LAN口、1組WAN口、1組USB接口；2組DI數字量輸入，2組繼電器輸出，支持端子形式RS485、RS232。軟硬件看門狗，VPN專利，惡劣環境適用專利。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

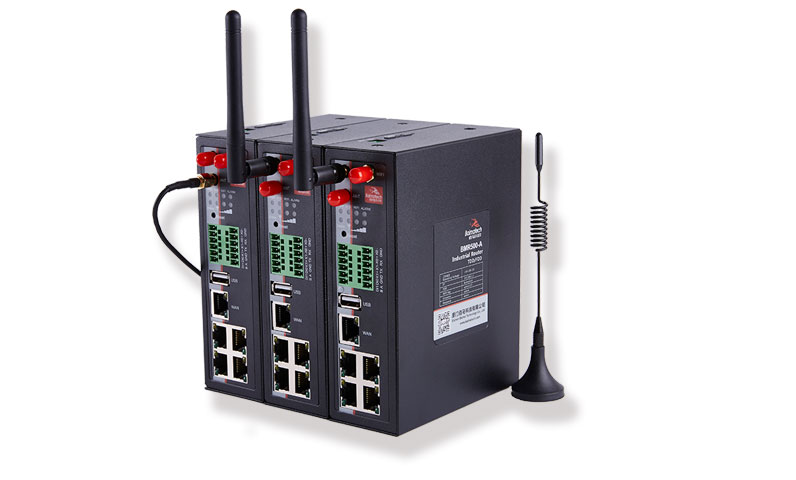

BMR500全網工業路由器，提供永遠在線的堅強通信網絡

佰馬BMR500工業級無線路由器，DIN導軌式安裝，集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體，為苛刻的無人值守現場提供永遠在線的豎強通信網絡。

BMR500工業路由器

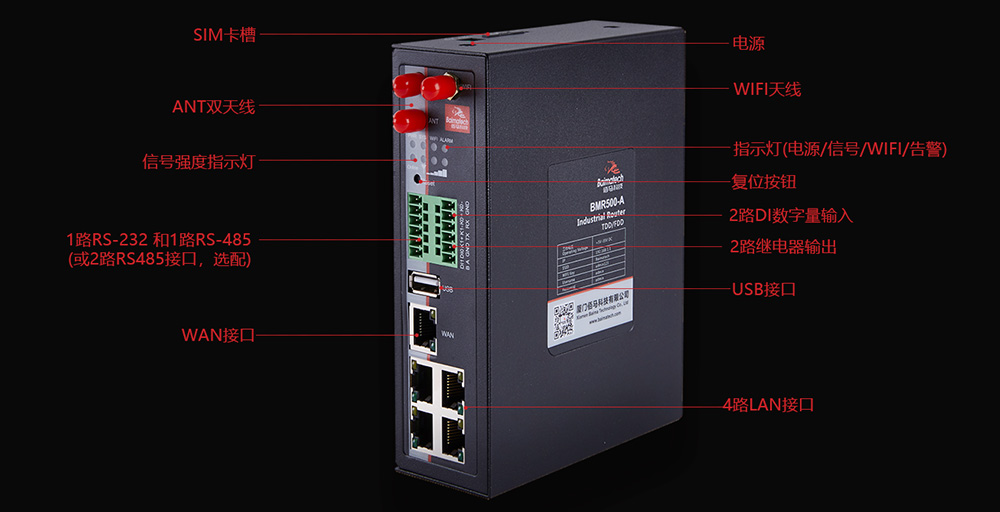

接口多，類型豐富，方便鏈接各種設備

標配4組LAN口、1組WAN口、1組USB接口；支持端子形式RS485、RS232數據傳輸，契合現場各種端口設備組網。

2組DI數字量輸入，方便聯接現場智能設備，監測設備狀態；2組繼電器輸出，方便控制前端設備；

據項目需要，WAN口可自定義成LAN口，使BMR500輕松擴充為5個LAN口，項目組網應用更靈活。

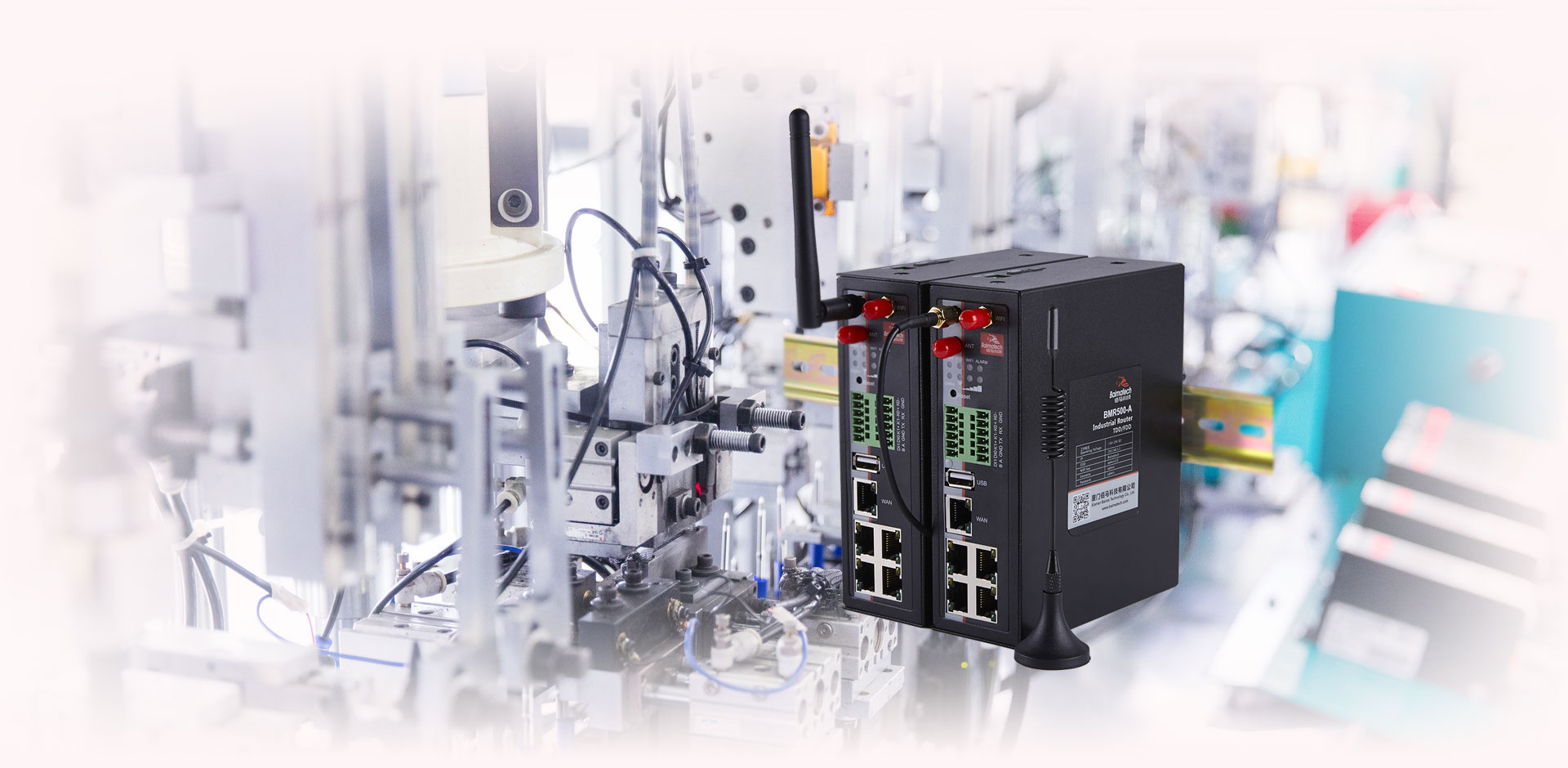

集5大功能于一體，旗艦配置

集全網通全網絡覆蓋、高速路由、多種端口采集輸入、工業級增強WIFI、本地存儲等旗艦功能于一體。

BMR500工業級路由器功能

4G轉WIFI，方便現場設備快速組網與管理

WIFI速率：150MBPS ，WIFI類型：IEEE 802.11b/g/n，可多個設備同時WIFI連接。

現場管理人員通過手機或平板，在本地配置和管理WIFI接入的前端設備，方便快捷。

BMR500路由器WIFI功能

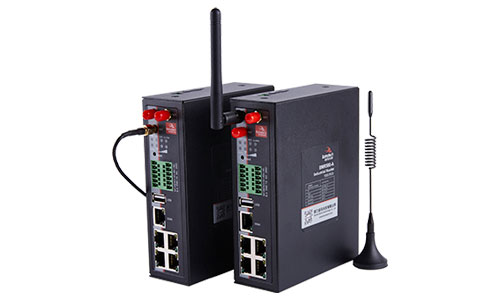

穩定可靠，多重技術保障“永遠在線”

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當M2M設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。

● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。

● 3G/4G網絡與寬帶撥號互為備份，保證設備永久聯網，是金融稅控組網應用理想之選。

BMR500路由器軟硬件看門狗

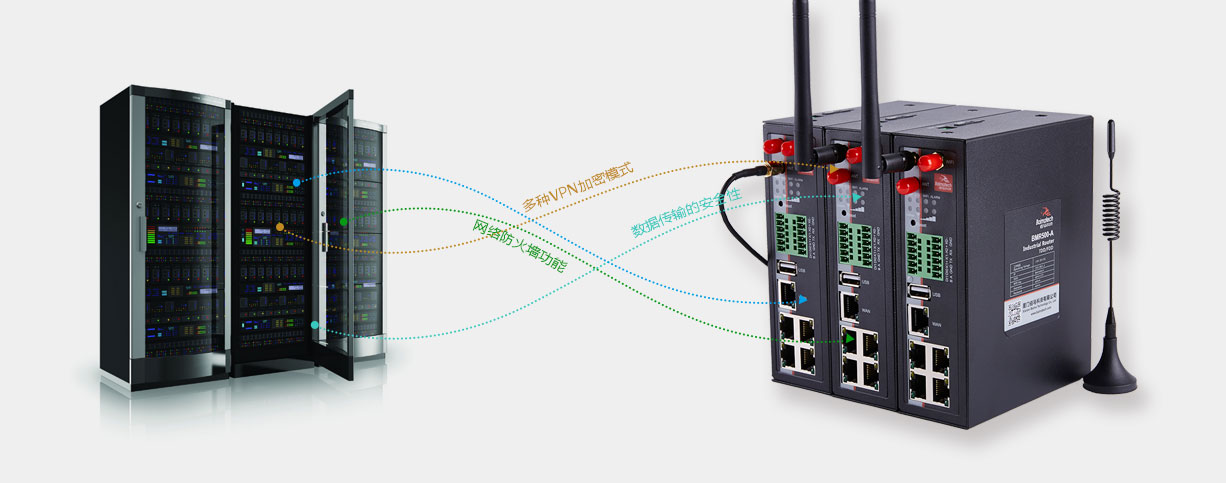

VPN專網，金融級數據安全保障

產品支持IPsec VPN、L2TP、PPTP、open VPN 等多種VPN加密模式；

支持SPI 全狀態檢測、Secure Shell（SSH）等網絡防火墻功能；

支持多級用戶權限，確保管理安全。

廣泛適用于稅控，金融、公安等數據安全要求高的行業

BMR500路由器支持多種VPN功能

網絡全覆蓋，智能切換最強網絡

覆蓋所有運營商網絡，包括：全網通/4G/3G/2.5G。當項目處于偏僻地區，運營商信號覆蓋不理想時，

佰馬通信終端會依據現場狀態，智能匹配最強運營商網絡，無4G時自動搜索3G信號或2.5G信號。

BMR500路由器支多種網絡模式

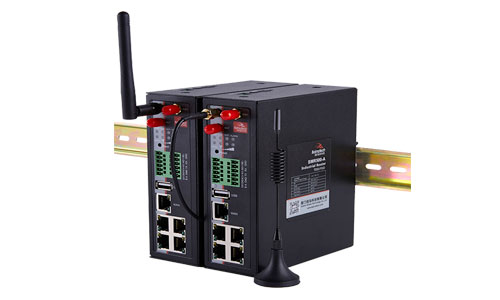

DIN導軌，易安裝

國際標準導軌（35mm寬度），可方便地卡在導軌上而無需用螺絲固定，安裝與維護拆卸便利。

BMR500工業級無線路由器導軌

自鎖式卡槽，長期使用不松動

兼容多種SIM卡，包括usim流量卡、APN(VPDN)專網卡和物聯網卡等。

BMR500路由器SIM卡

基于linux二次開發，標準易用

客戶可根據項目需求，進行上層應用二次開發，自主開發相關協議和功能應用，項目推動更自主可控。

BMR500路由器支持二次開發

M2Mcloud，實現巨量M2M終端遠程管控

支持物聯網平臺MQTT協議,對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等

極大降低運營方、集成商、設備提供商等各方的維護成本提高管理效率。

工業路由器云平臺管理

典型應用

自助終端組網應用：自助售貨、自助照相、自助快遞柜等；智能充電樁遠程監測應用、移動執法監控、地災監測應用

工業路由器的應用場景

結構尺寸

BMR500工業級路由器尺寸圖

產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMR500--LF LTE/WCDMA ROUTER	支持 FDD-LTE2600/2100/1800/900/800MHz，可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	支持	支持
BMR500--A TDD/FDD ROUTER	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	支持	支持

規格參數
類別	名稱	規格	說明
接口	工業串口	2路	串口形式：6PIN 工業端子，3.5mm 間距
			串口類型： RS-232和RS-485
			串口參數：1200~115200bps，8位數據位，1位停止位，無校驗/奇校驗/偶校驗，無流控
	以太網接口	4個LAN口	10/100M RJ45接口
	以太網接口	1個WAN口	10/100M RJ45接口可復用為L(zhǎng)AN口,自適應
	USB	USB2.0	可接U盤存數據或者可以用于升級
	繼電器(選配)	2路	最大支持5A輸出，控制外設供電
	DI接口	2路	輸入范圍：DC 0~30V，用于檢測外設狀態, 2V以上有效
	CAN接口(選配)	1路	標準的CAN總線，用于CAN設備通信
	wifi接口	標準及頻段	支持IEEE802.11b/g/n標準
		理論帶寬	IEEE802.11b/g：最高速率達54Mbps
		理論帶寬	IEEE802.11n：最高速率達300Mbps
		安全加密	支持WEP、WPA、WPA2等多種加密方式
		發射功率	21.5dBm（11g），26dBm（11b）
		接收靈敏度	<-72dBm@54Mpbs
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	13個	具有系統、電源、在線，LAN,WAN,報警，信號（三個）九個指示燈
電源	標準電源	DC 12V/1.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<360mA (12V)
功耗	通訊狀態	<4.32W	12V電源，電流<360mA 5V電源，電流<864mA
	待機狀態	<2.64W	12V電源，電流<220mA 5V電源，電流<528mA
	休眠狀態	<0.24W	12V電源，電流<2mA 5V電源，電流<4.8mA
系統	CPU	32位通信處理器	工業級
	FLASH	16MB	可擴展至32MB
	SDRAM	128MB
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線”
安全性	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式
	配置	支持佰馬M2M設備云平臺，遠程配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	導軌式
	外形尺寸	142x112.5x44	不包括天線和安裝件
	重量（克）	790
