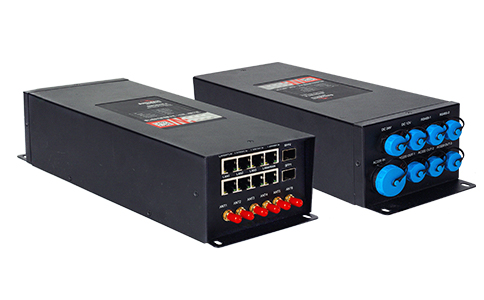

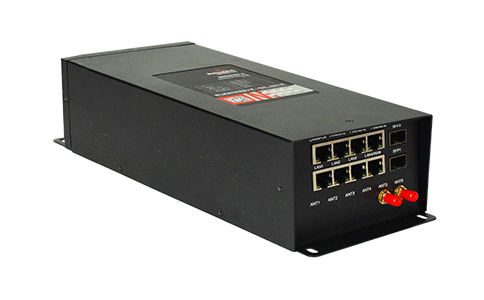

BMG8200智慧桿網關（交流型）
專為智慧桿應用場景而研發
佰馬科技是《智慧桿團體標準》制定單位，BMG8200智慧燈桿網關系佰馬科技專為智慧桿應用而研發，具有強大設備兼容接入能力、豐富的有線 /無線通信功能、交流/直流/PoE供電及管控能力、強大邊緣計算與智能聯動功能、南北向協議兼容轉化能力、軟硬件雙重安全加密、二次開發能力、惡劣環境應用能力、遠程管控能力等。
集成強大供電能力，獲發實用新型產品專利

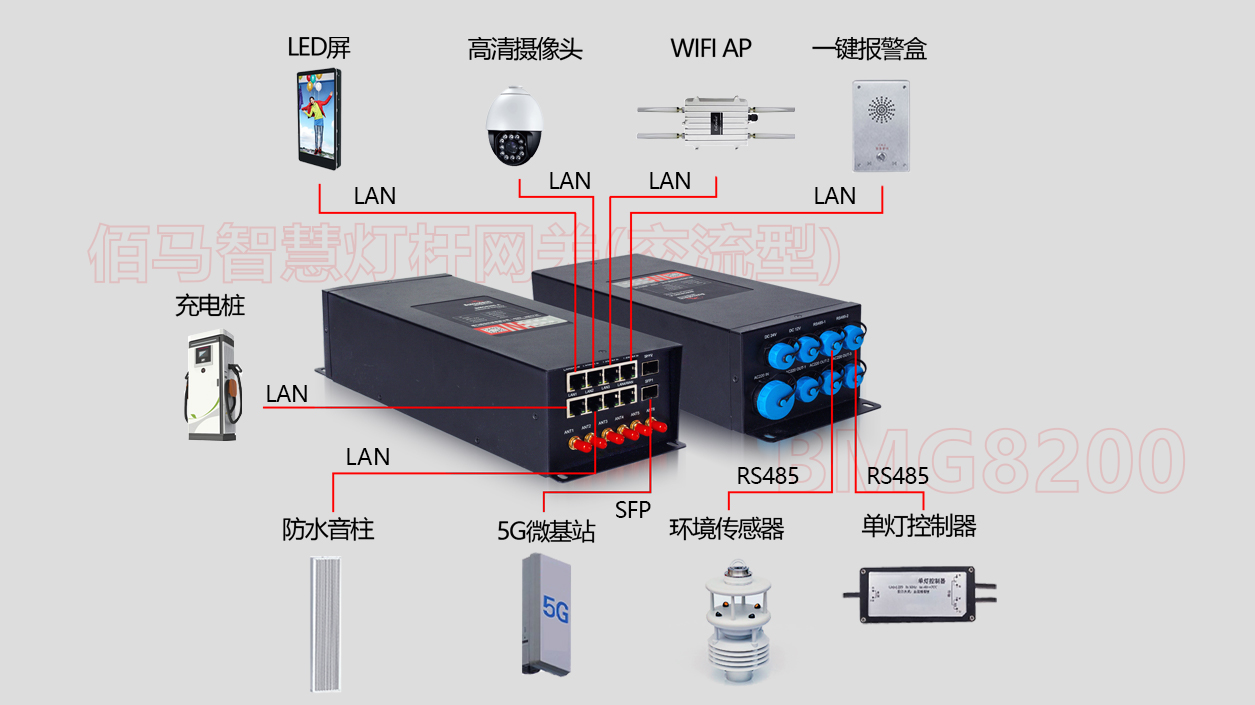

多類型功能接口，擁有強大智慧桿設備接入能力

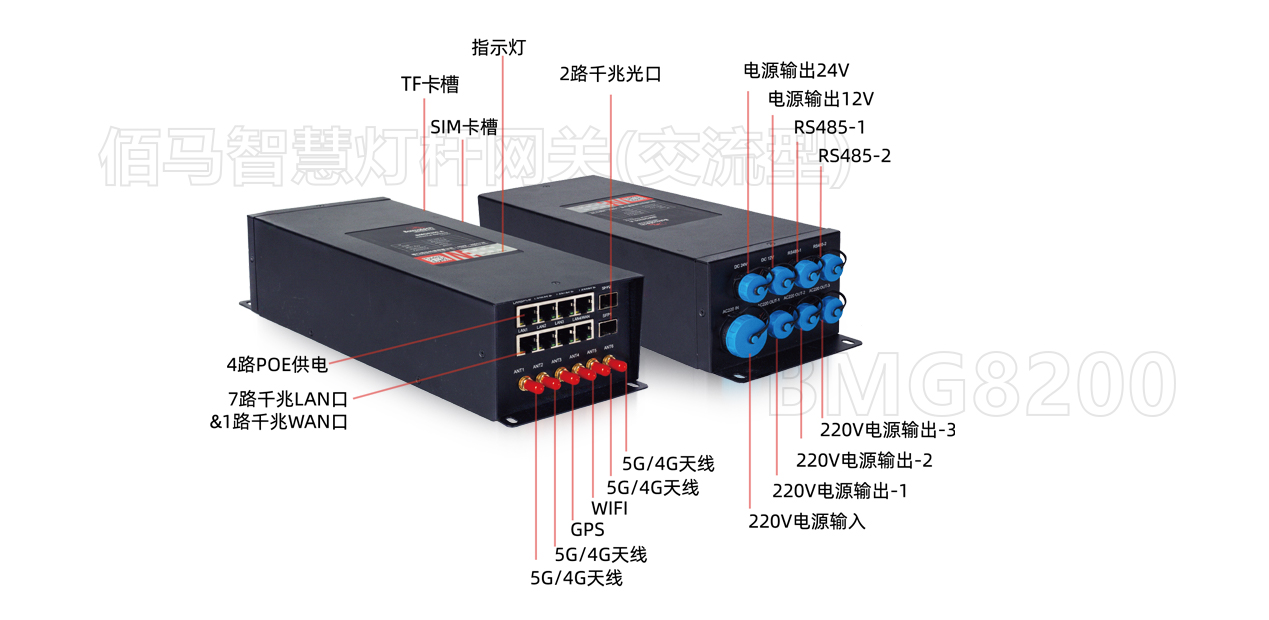

佰馬BMG8200智慧燈桿網關接口包括7路千兆LAN口、1路千兆WAN口、2路千兆光口、2路RS485等?？蓪?shí)現接入和控制各類智慧桿掛載設備，
滿足智能燈控、視頻監控、環境監測、LED顯示屏、無線WIFI、IP音柱、一鍵告警、充電樁、微基站等智慧桿外設的一站式接入、
數據統一采集/傳輸/分析，以及設備聯動管控。
豐富的有線/無線通信方式，支撐可靠穩定通信應用
BMG8200智慧燈桿網關，為智慧桿物聯網提供靈活、穩定、安全的通訊應用。網關支持光纖、網線、WIFI、4G、5G、北斗等通訊方式組合選配，同時支持多鏈路備份，多網智能切換，支持WiFi Mesh無縫漫游。具有軟件看門狗、硬件看門狗、PPP層心跳、ICMP探測、TCP Keepalive、應用層心跳、故障自恢復等多層級保護機制，
保障智慧桿網絡長久在線。

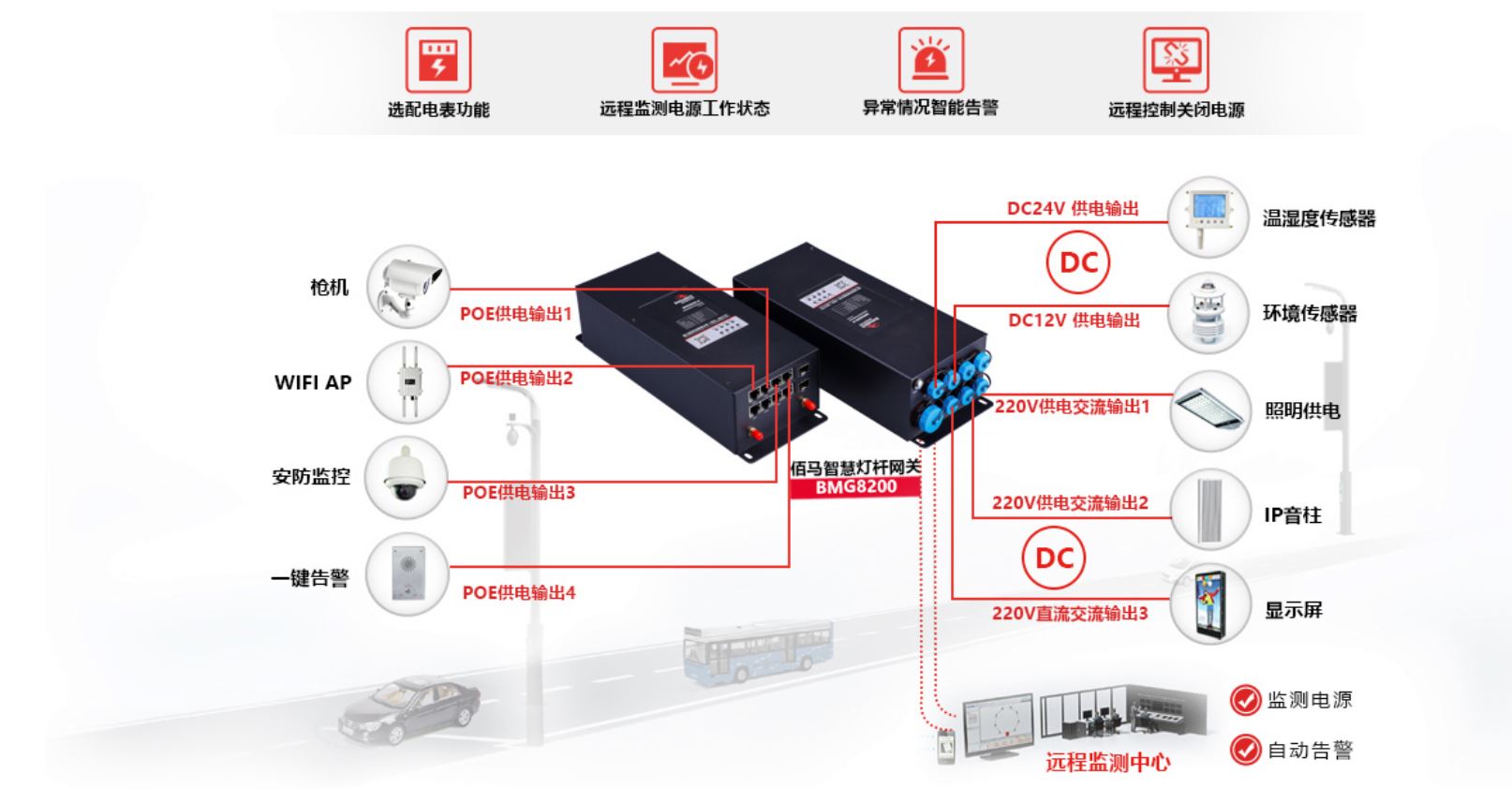

交流/直流/PoE供電能力，實現集約、安全、節能的用電管理
●具備強大的交直流電源：網關自帶1路220V輸入、3路220V輸出、一路DC24V、一路DC12V，以及POE+電源輸出組合，為智慧桿設備提供澎湃供電。
●實現安全穩定用電：網關支持遠程同步監測每一路交直流的工作狀態，異常情況快速告警，支持遠程控制每一路強弱電的開關，實現對負載遠程硬重啟和斷電，
保障用電安全與穩定。
●精準的用電計量能力：具備能耗監測管理功能，設備耗電度數、功率精細感知。
強大邊緣計算與智慧聯動能力，打造強悍智慧桿
佰馬BMG8200智慧桿網關，在網關端既可實現對數據的智能采集、運算、分析，同步集成了邊緣照明策略、LED信息屏發布策略、繼電器控制策略、外設狀態告警策略、電源管理策略、離線補傳策略、邊緣探測快速告警策略、監控視頻疊加策略、DI告警策略，以及自治管理策略、多設備聯動策略、系統預警策略、異常處理策略等，
打造真正智慧桿。
南北向協議兼容能力，桿載外設快速接入

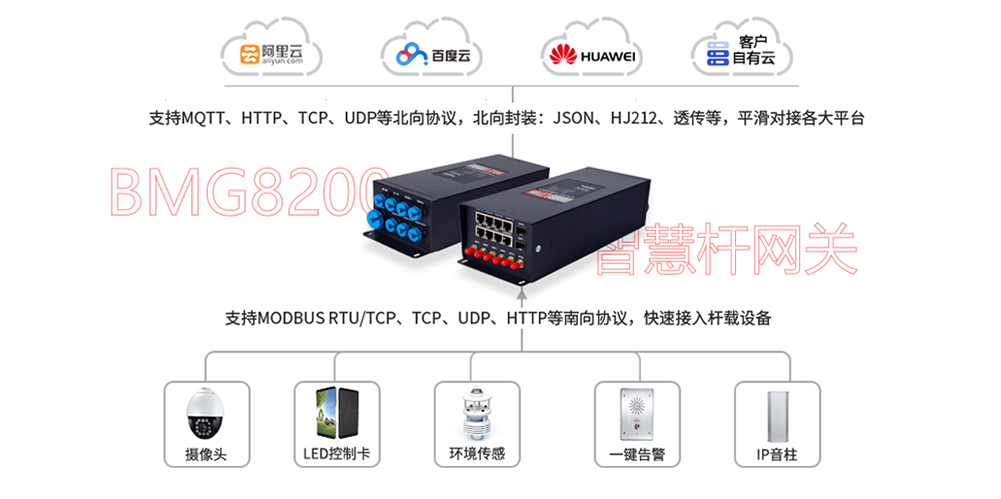

佰馬BMG8200智慧燈桿網關，預集成智能物聯設備協議，實現設備的即插即用。已支持包括TCP、UDP、HTTP等南向協議，與國內外主流攝像頭、LED控制卡、
環境傳感器、WIFI AP、一鍵告警、IP音柱、充電樁等設備快速調匹配對接。支持MQTT、JSON、212北向協議，實現與阿里云、百度云、華為云、亞馬遜云等
第三方云平臺平滑對接，還支持與企業私有云平臺匹配對接。
軟硬件雙重安全加密，數據安全萬無一失
BMG8200智慧燈桿網關可選純國產加密芯片，配套國密SM2/SM3/SM4算法，實現對數據的軟硬件雙重加密傳輸。網關支持SPI防火墻，預防DoS攻擊，實現網絡層和應用層的數據隔離，具備端口映射、DMZ映射、訪問控制（ACL）等功能，同時支持多種VPN協議（OpenVPN、IPSEC、PPTP、L2TP等），保證數據傳輸?shù)陌踩浴?/span>
提供標準API接口，支持個性化二次開發

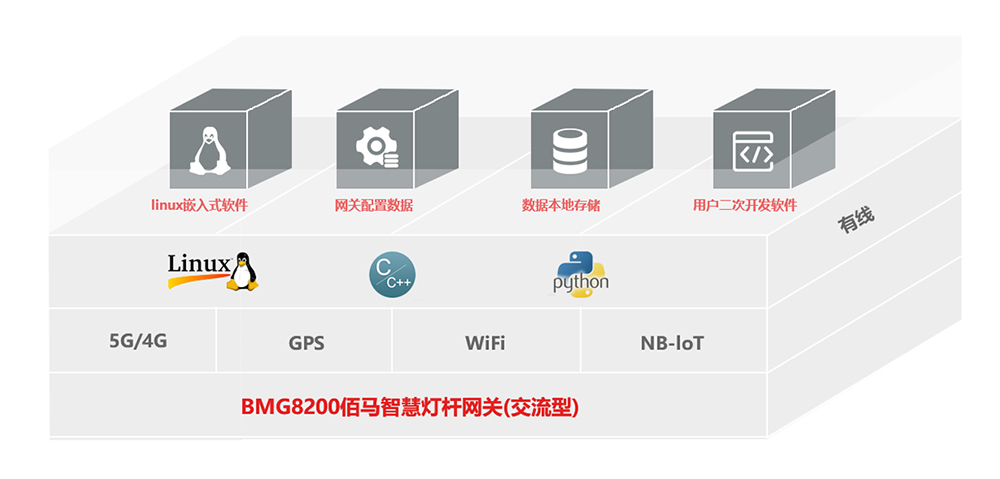

網關采用Linux 操作系統，集成Python開發環境和C語言開發環境，提供標準API接口及開發指導，為用戶的二次應用開發提供穩定快捷的平臺，
便于項目方根據智慧桿場景個性開發專屬應用、多設備聯動應用、多終端協同應用等。

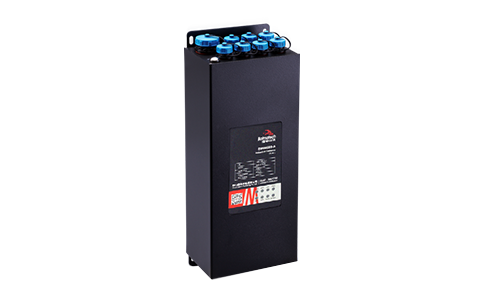

嚴苛品質檢測+創新結構設計，實現強大惡劣環境應用能力
佰馬BMG8200智慧燈桿網關，通過權威實驗室耐高低溫檢測（-40℃至80℃），達到四級EMC電磁兼容標準，實現超強防潮/防雷/防電磁干擾能力，
適應戶外復雜惡劣工況環境。網關還采用全新升級的多項防水結構設計，交流與直流供電接口均采用航空級防水接頭，充分保障智慧桿系統經久可靠。
數據多中心同傳，智慧桿遠程管控
佰馬BMG8200智慧燈桿網關，支持現場數據同時分別上報省、市、區等層級，以及市政、交通、安防、環保、城管等各主管部門的管理平臺，
協同共建智慧城市。網關滿足桿載設備遠程集中管控需求，諸如照明管理、監控管理、環保監測管理、LED信息屏管理、公共廣播管理、
一鍵報警管理、充電樁管理等，隨時隨地盡在掌握。
支持遠程配置＆升級，網關管理輕松高效

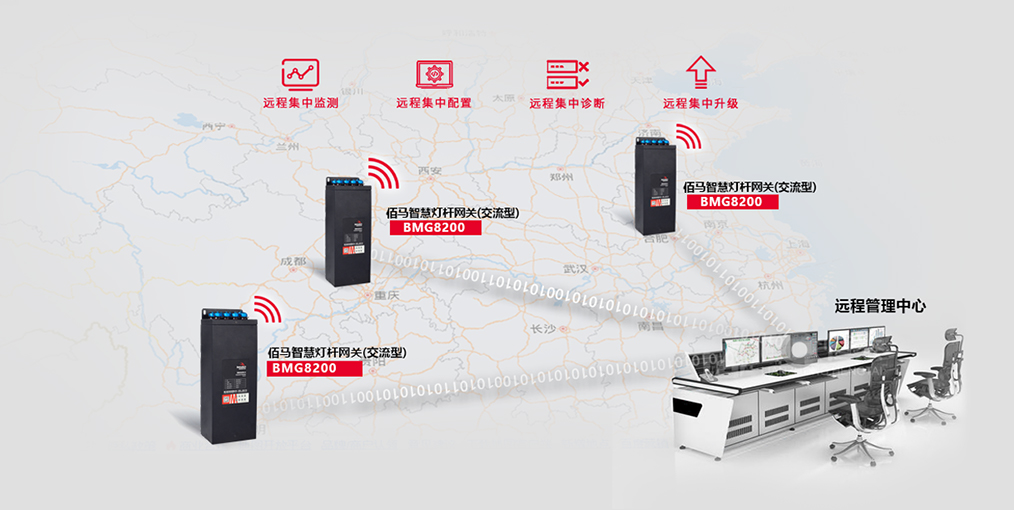

佰馬BMG8200智慧燈桿網關配套提供功能強大的遠程管理軟件，可對廣泛分布在各城市各區域的大批量網關進行集中監測、配置、升級、診斷等。
平臺管理軟件支持無限量接入和管控網關，極大提升項目甲方、集成商、運營方等各方的管理效率。

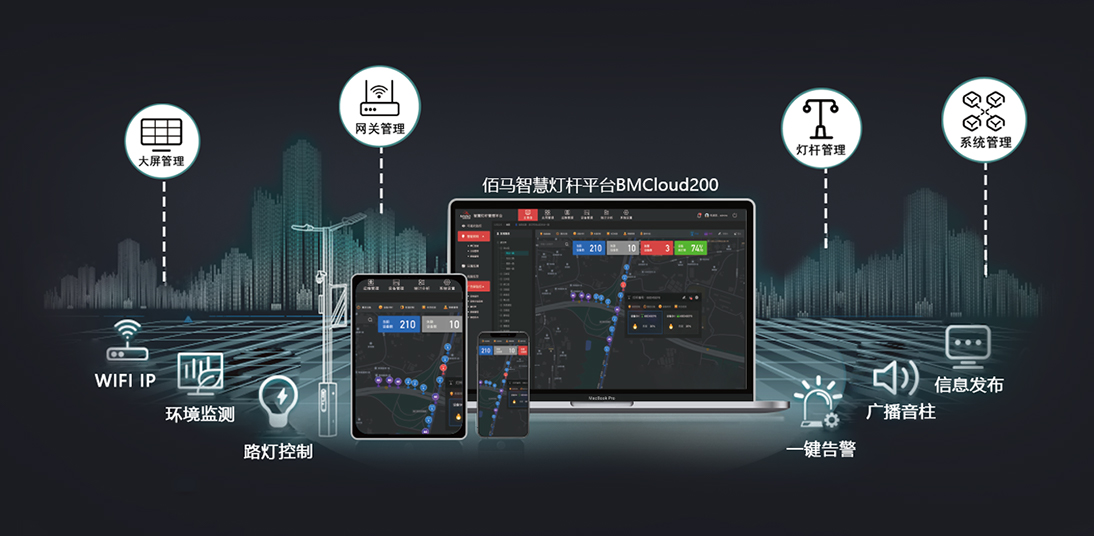

配套智慧燈桿管理平臺
佰馬智慧路燈桿網關已于佰馬智慧燈桿云平臺實現完美適配對接，一站實現智慧桿系統上云。智慧桿云平臺基本功能框架包括：大屏幕數據展現、視頻監控、
路燈控制、GIS地圖、環境監測、信息發布、一鍵告警、無線WIFI-AP管理、充電樁管理、網絡廣播系統、工單管理、系統管理、網關管理等。
結構尺寸
產品選型
項目 | 規格需求 | |
主系統 | CPU | 工業級高速處理器 |
操作系統 | Linux | Linux 操作系統 |
通信方式 | 有線&無線 | 支持光纖、有線、4G，可選配5G、WiFi、GPS等 |
通信協議 | 集成多協議接入 | 支持透明傳輸、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等 |
網絡安全 | 遠程維護功能 | 實現遠程升級，維護，故障告警 |
遠程監視功能 | 實時監控接入設備的狀態，以及設備本身的狀態 | |
可靠性 | 鏈路在線檢測 | 支持發送心跳檢測包檢測，斷線自動連接 |
內嵌看門狗 | 支持設備運行自檢技術，設備運行故障自修復 | |
網絡管理 | 配置方式 | 支持客戶端方式 |
升級方式 | 支持遠程在線升級 | |
日志記錄 | 支持本地系統日志、遠程日志。 | |
支持重要日志掉電保存。 | ||
DM網管平臺 | 支持集中管理,批量配置 | |
通信接口 | 以太網端口 | 1路千兆WAN口 7路千兆LAN口 RJ45接口，10/100/1000Mbps，自適應MDI/MDIX 內置1.5KV電磁隔離保護 |
光纖接口 | 2路千兆光口，10/100/1000Mbps 支持單模、多模光纖、支持環型、鏈型等網絡拓?fù)浣Y(jié)構 | |
串口 | 具備2路RS485串口接口 帶光電隔離，內置15KV ESD保護 | |
擴展接口 | 預留擴展AI功能 | |
電源接口 | AC220V輸入 | 1路AC220V輸入，最大支持35A輸入 |
AC220V輸出 | 3路 220V輸出，供電給相應設備 單路允許通過最大電流 10A 可遠程控制電源開關 具有電壓電流檢測 | |
DC24V 輸出 | 1路DC24V輸出，提供 24V 輸出給相應設備 單路額定輸出電流 1A；最大電流3A 75℃ 時1.5A Max，35W Max 可遠程控制電源開關 具有電流檢測 | |
DC12V輸出 | 1路DC12V輸出，提供 12V 輸出給相應設備 單路額定輸出電流 1A；最大電流3A 75℃ 時1.5A Max，18W Max 可遠程控制電源開關 具有電流檢測 | |
PoE供電 | 4路PoE，支持PoE+， 單路PoE功率可達25W | |
天線接口 | 4G/5G | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 1個 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
實時時鐘(RTC) | 內置RTC, 紐扣電池供電 | |
復位按鍵 | 1個 | 防水復位按鍵 |
指示燈 | 6個 | 具有電源、系統、SFP、在線指示燈、信號強度、告警燈等 |
結構 | 外殼材質 | 金屬外殼，外殼和系統安全隔離 |
安裝方式 | 壁掛式安裝 | |
散熱方式 | 無風扇散熱 | |
尺寸 | 長×寬×高 ：314mm*112mm*76mm (不包括天線和安裝件) | |
重量 | 790g | |
環境溫濕度 | 環境濕度 | 5 ~ 95% （無凝霜） |
存儲溫度 | -40 ~ 85℃ | |
工作溫度 | -40 ~ 80℃ | |
平均無故障工作時間（MTBF） | 不低于100000h | |
EMC電磁兼容 | 按3級標準 | |
