地下管廊監測系統

系列型號：

佰馬城市管廊生命線監測系統方案，以區域智能控制柜為中樞，以佰馬智能區域控制器為核心，實現對地下管廊的全面感知、智能管理、高效運維，打造更智慧、堅韌的城市生命線。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

區域ACU控制柜，筑牢城市地下管廊生命線

城市地下綜合管廊，匯集電力、通信、燃?xì)狻⒐?、給排水等各種工程管線，是城市穩定運行的“生命線”。佰馬城市管廊生命線監測系統，以ACU控制柜為中樞，

以佰馬智能區域控制器為核心，實現對地下管廊設備與環境數據的全面采集、反向控制，打造更智慧、堅韌的城市生命線。

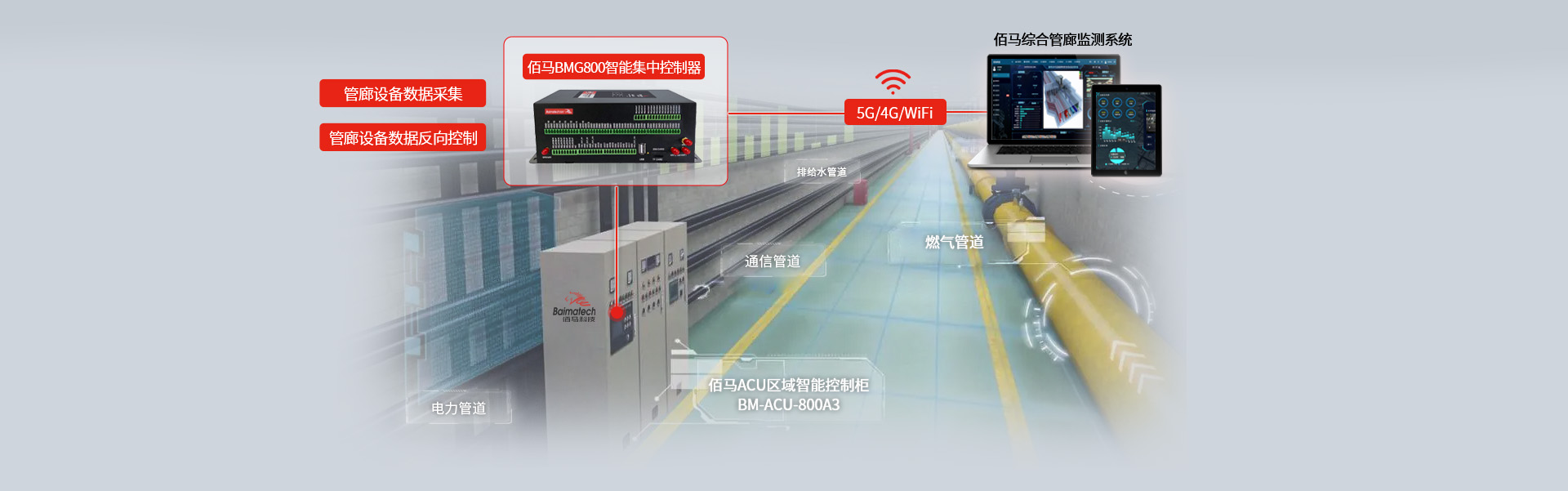

地下管廊生命線應用

現場即時感知+控制柜集中管控+平臺運維監測

佰馬科技城市管廊生命線監測方案，采用物聯網三層架構?，F(xiàn)場層：給水、雨水、污水、排水、再生水、天然氣、電力、通信、公共視頻監控、照明、廣播電視、

交通信號等數據監測；中間層：基于智能控制柜實現本地智能分析和聯動控制；平臺層：對接佰馬智慧市政云平臺，實現地下管廊全場景數據包括：沉降、傾斜、震動、

裂縫、水位、氣體、圖像、視頻等在線展示、分析、告警等。

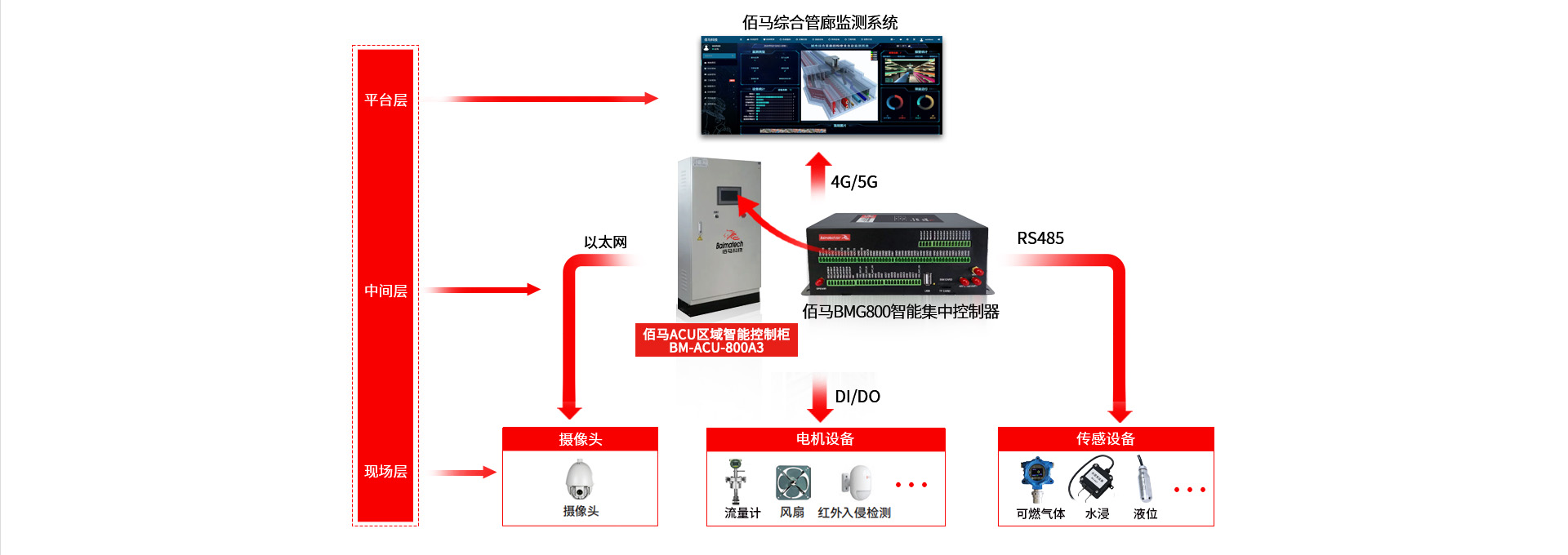

地下管廊監測系統架構

ACU控制柜，功能與尺寸靈活選配

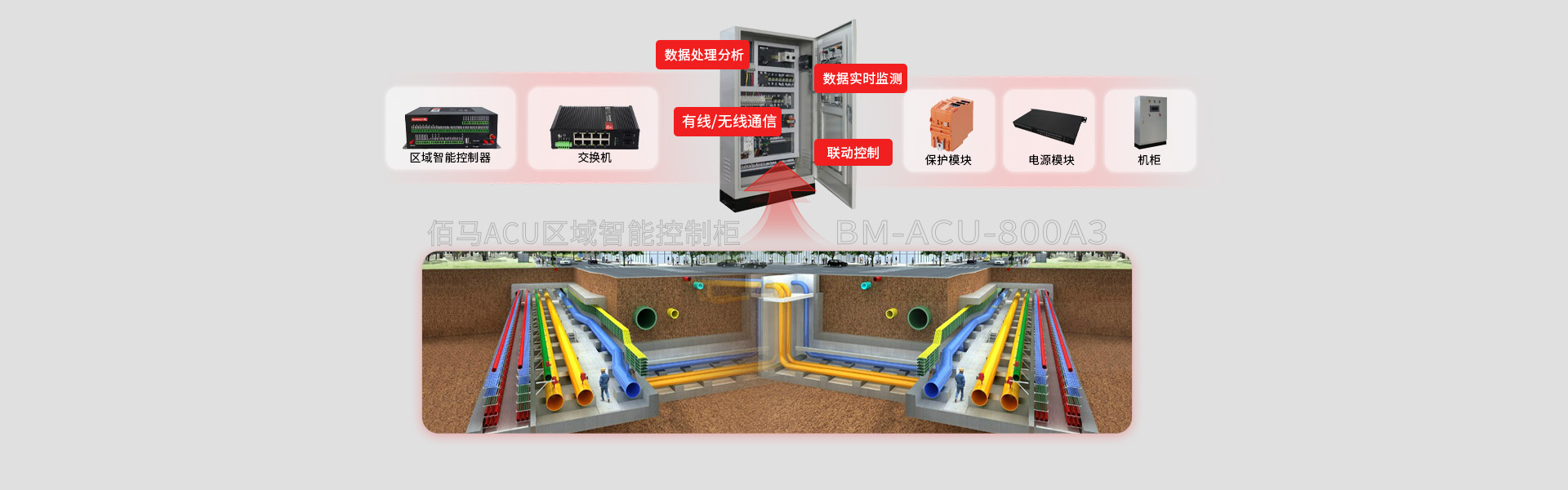

佰馬ACU區域智能控制柜，由區域智能控制器、工業交換機、電源模塊、保護模塊、機柜等組成。實現數據實時監測、數據處理分析、有線&無線通信、聯動控制等功能，還支持不同體積結構、防水性能、設備接入規模的軟硬件定制，完美滿足地下綜合管廊智能化應用需求。

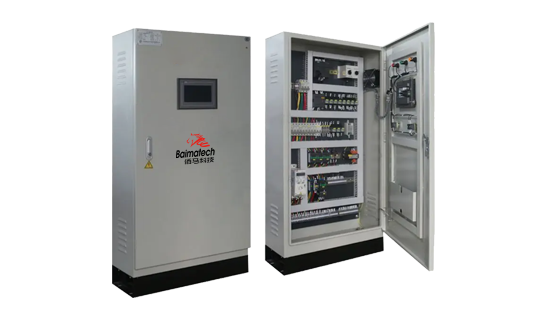

地下管廊ACU控制柜

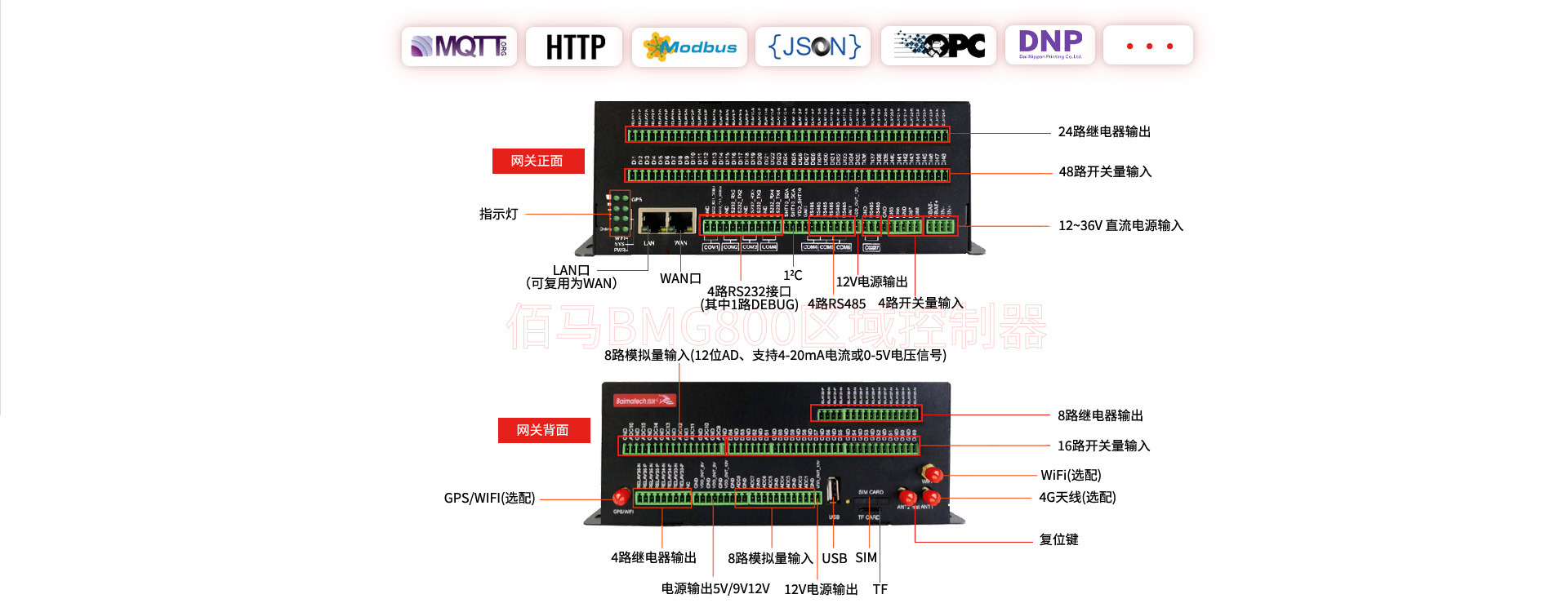

區域控制器，地下管廊智慧核心

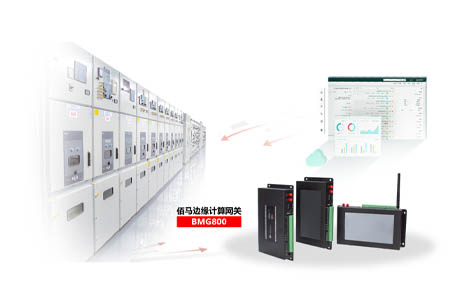

佰馬BMG800智能區域控制器，是ACU柜的核心，接口包括：1×WAN、1×LAN、4×RS232、4×RS485、1×USB、1×I2C、68路開關量輸入、16路模擬量輸入、

36路繼電器輸出、5路電源輸出、4G（選配）、WIFI（選配）、GPS（選配）。內置設備控制邏輯和邊緣計算策略，可代替?zhèn)鹘y(tǒng)PLC，具有強大的通信協議兼容、

多源數據集成、聯動控制等優勢。

邊緣智能區域控制器

一站式組網互聯，智能管控

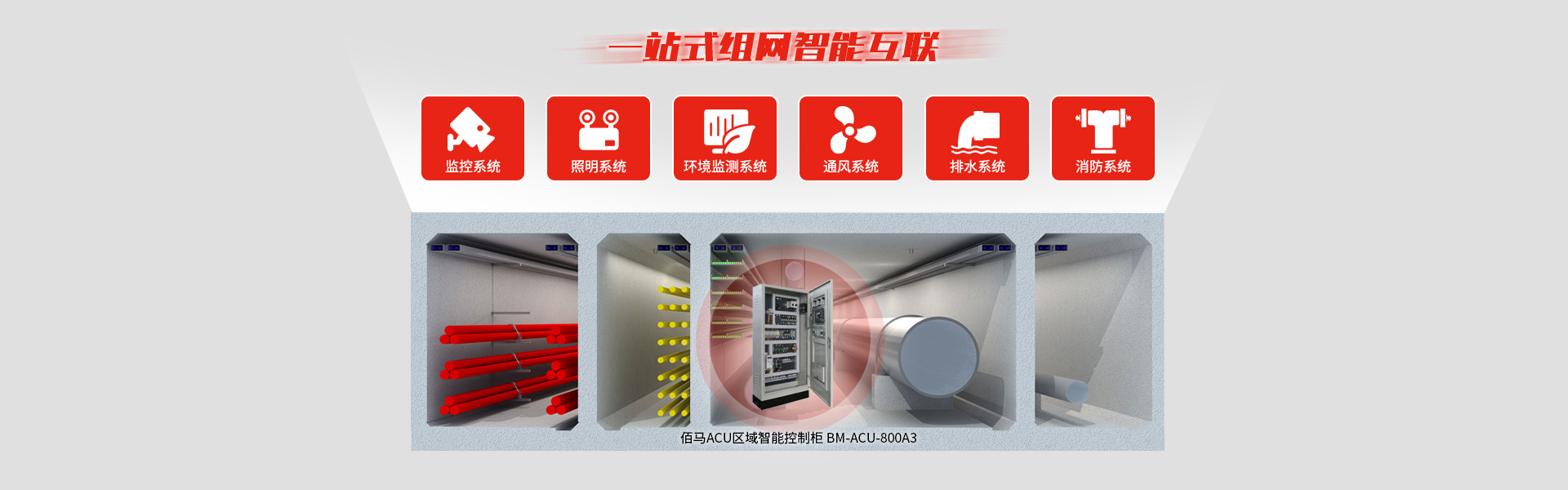

佰馬ACU區域智能控制柜支持將地下管廊的監控系統、照明系統、環境監測系統、通風系統、排水系統、消防系統、紅外感應系統、門禁等系統進行統一組網互聯，

依托邊緣計算技術實現智能運行。

地下綜合管廊組網互聯

邊緣計算，聯動控制

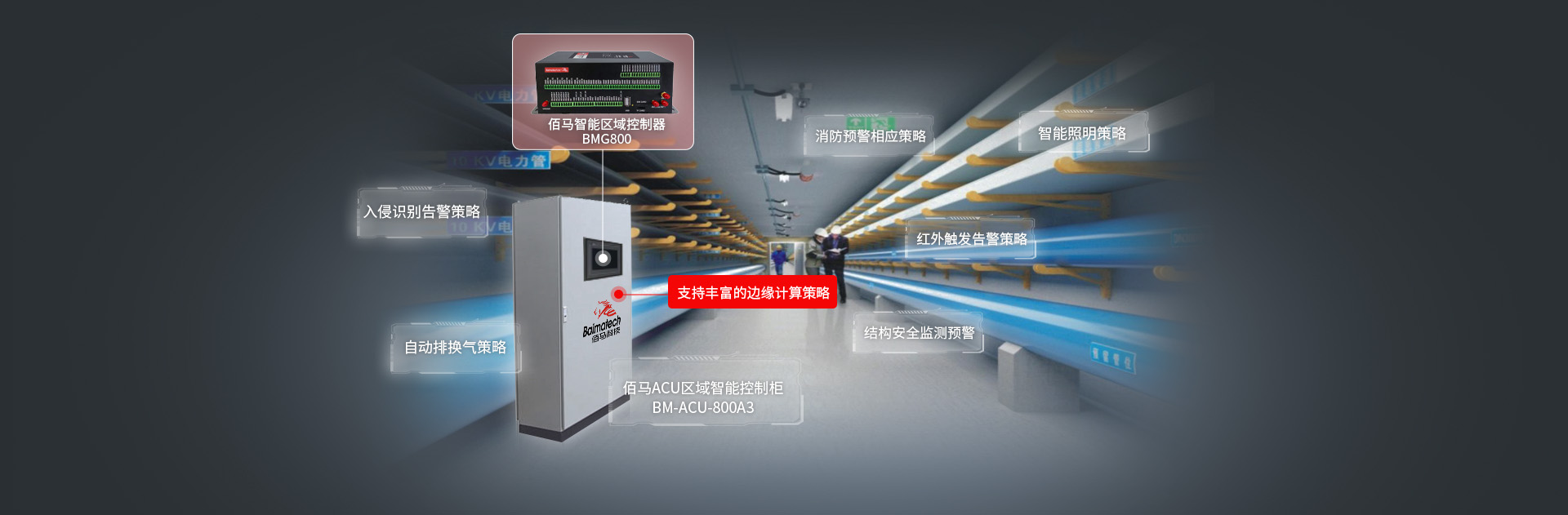

佰馬ACU區域智能控制柜，支持豐富的邊緣計算策略，包括：紅外觸發告警策略、消防預警響應策略、入侵識別告警策略、自動排水策略、自動換排氣策略、

自動溫濕度調控策略、智能照明策略、結構安全監測預警策略等，實現有效的監測、預警和處置。

地下綜合管廊邊緣策略應用

開放定制，快速打造產品力

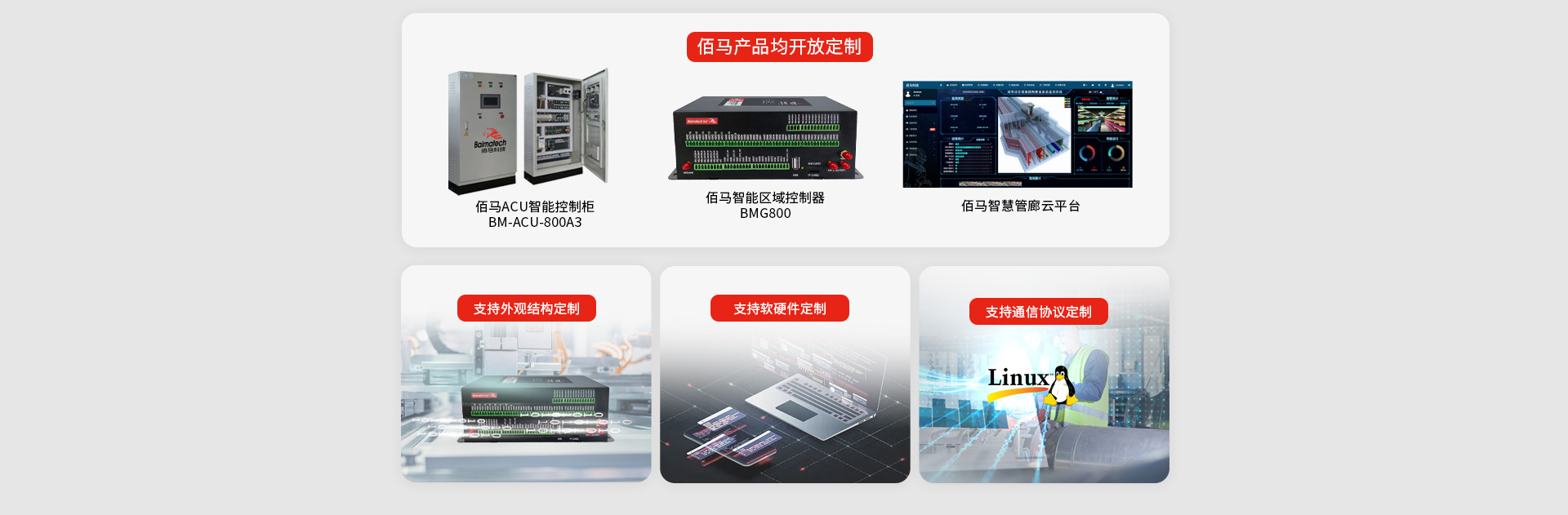

佰馬BMG800智能區域控制器、ACU智能控制柜和智慧管廊云平臺，支持外觀結構、軟硬件、通信協議等定制，協助客戶快速提升項目競爭力。

開放定制

結構尺寸

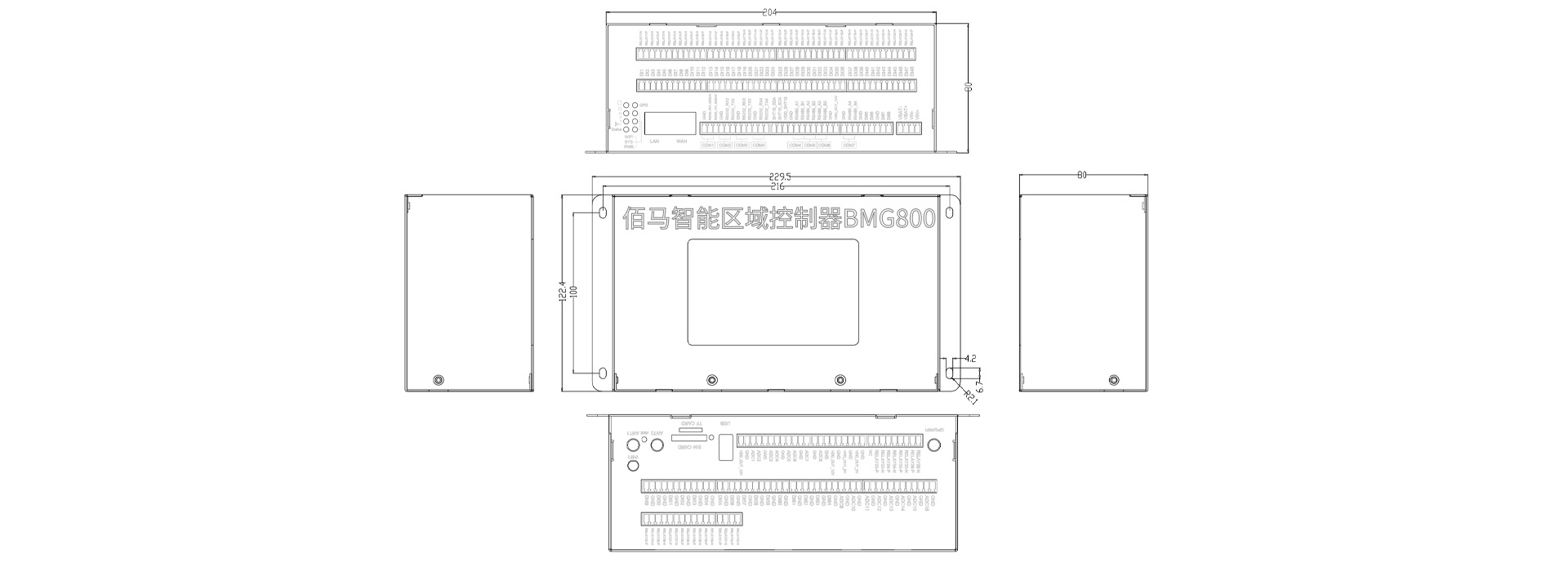

區域控制器結構尺寸

產品選型

項 目	內 容
標準電源	DC 12V/1.5A。內置電源反相保護和過壓保護。
供電范圍	DC 9～35V
TF	可接 TF 存數據
USB	標準 USB，可接 U 盤存數據
指示燈	具有 PWR、SYS、ONLINE、WIFI、GPS 等信號指示燈
GPS	支持 GPS 定位（選配）
4G網絡	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
WIFI	2.4G WIFI ,支持 IEEE 802.11/b/g/n
SIM/UIM 卡接口	標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡內置 15KV ESD 保護
天線接口	標準 SMA 陰頭天線接口，特性阻抗 50 歐
以太網接口	1 個 WAN 口，1 個 10/100M 以太網口（RJ45 插座）；或配置成 2 LAN，自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護
串口	4 路 RS232 接口（其中 1 路 DEBUG ） 3 路 RS485 接口（其中 1 路和 RS232 復用），內置 15KV ESD 保護，串口參數如下：數據位：5、6、7、8 位停止位：1、1.5、2 位校驗：無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗串口速率：110~230400bps
應用接口	1 路 I2C 接口，外接溫濕度傳感器
	16 路模擬量輸入接口 12 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入
	68 路開關量輸入接口（光隔離）邏輯 0：濕節點 0-3V DC 邏輯 1：濕節點 5-30V DC
	36 路繼電器輸出接口最大切換電壓：30V DC/250V AC 最大切換電流：5A（純電阻負載）
	5 路受控輸出電源，內置過流保護 3 路輸出電壓值與設備供電電壓相同，默認 12V； 1 路輸出 9V,單路額定輸出電流 1A； 1 路輸出 5V,單路額定輸出電流 1A；
電源接口	工業級端子接口，內置電源反相保護和過流/過壓保護
接地端子	M3 螺絲接地保護端子
尺寸規格	229mm122.4mm80mm
