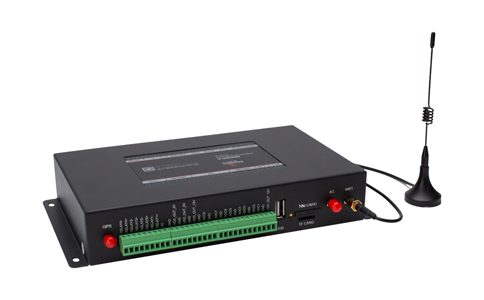

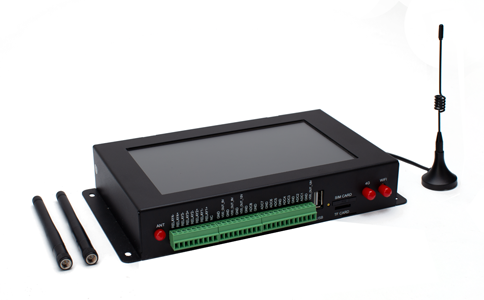

智能燈控網關BMG800

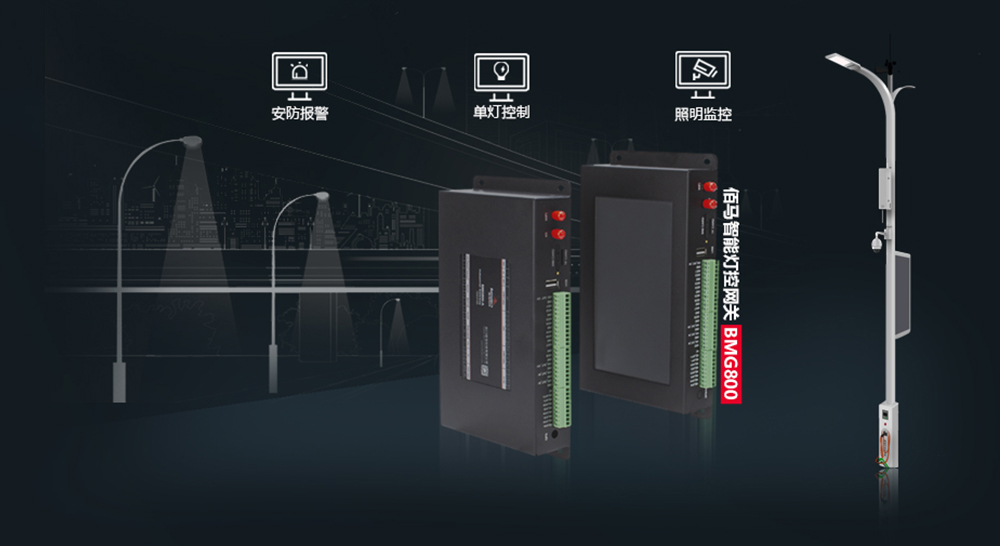

佰馬智能燈控網關BMG800,廣泛適用于街區、景區、園區等路燈與景觀燈照明系統。支持搭配佰馬單燈控制器、智慧燈控云平臺,可實現照明監控、遠程單燈控制、照明配電箱控制管理、線纜防盜報警、開箱報警等功能。

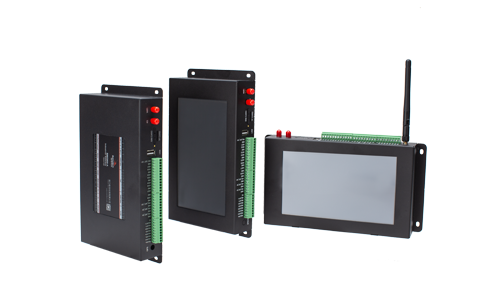

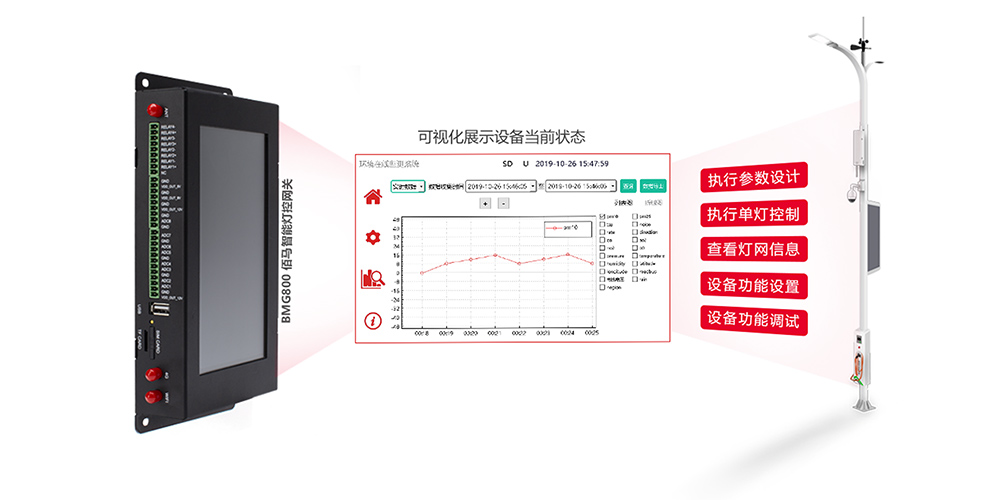

可選7寸人機觸控顯示屏
智能燈控網關搭配 7寸液晶觸控顯示屏(可選),可視化展現各照明設備當前狀態,支持執行參數設置、單燈控制、查看燈網信息、終端自檢測等功能,便捷進行功能設置和設備調試,提高運維人員的現場安裝部署效率。

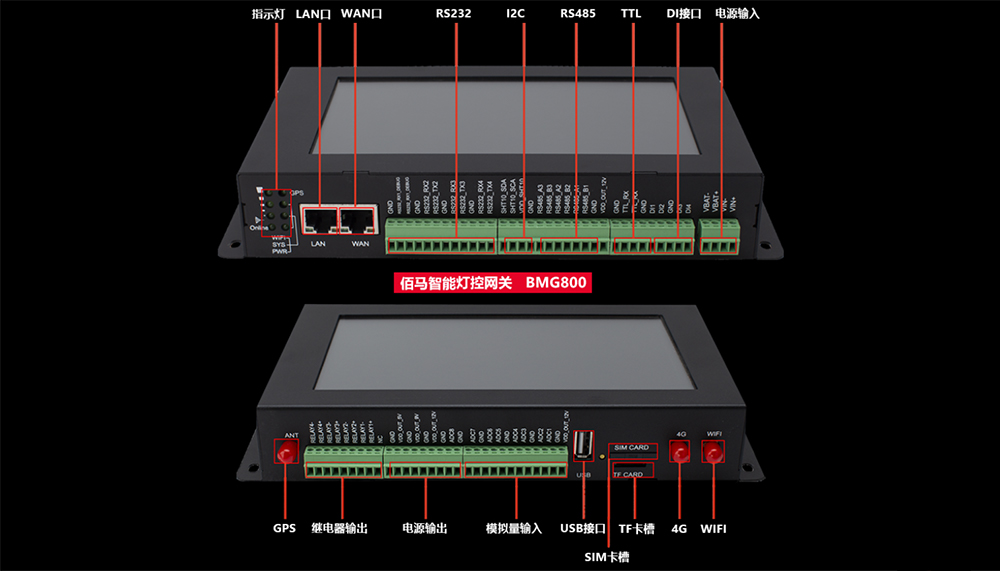

豐富接口,滿足多種燈具接入需求
配備豐富的設備和應用接口,支持3路RS232、3路RS485,同時還配備1個I2C接口、1個TTL電平串口、4 路開關量輸入接口、 8路模擬量輸入接口、4 路繼電器輸出、5路電源輸出(外設供電)等,可兼容采集多種照明燈具接入與控制需求。

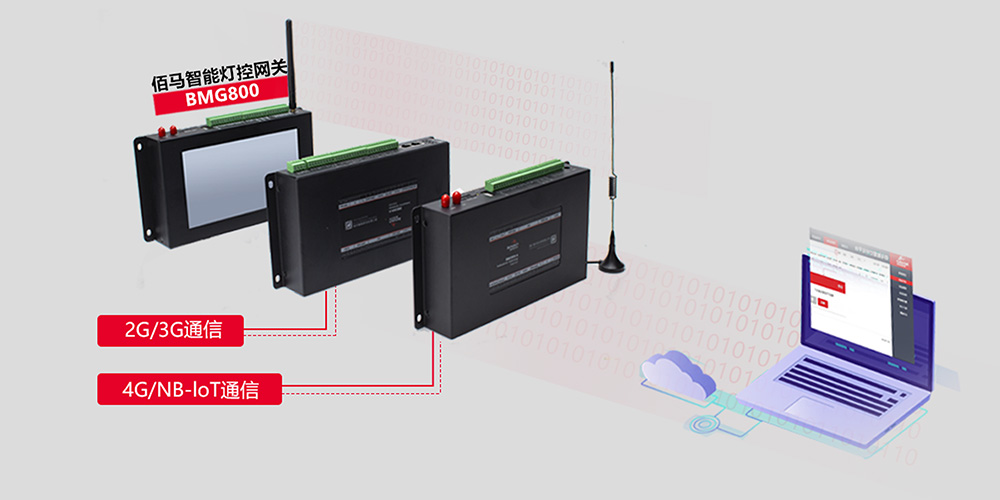

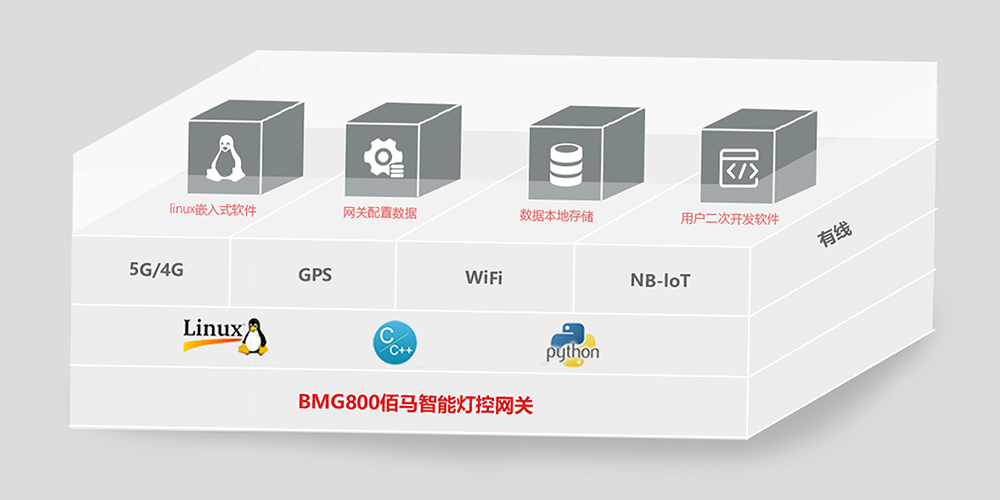

支持多種通信方式,各類項目適用性強
智能燈控網關集成了2G/3G/4G/NB-IoT/有線等多種通信方式,無需另外架設燈控通信線路,支持監測數據多渠道上傳下載。配合佰馬智能燈控云平臺,還可以實現智慧照明精細化管理、單燈在線實時監測及數據分析等功能。

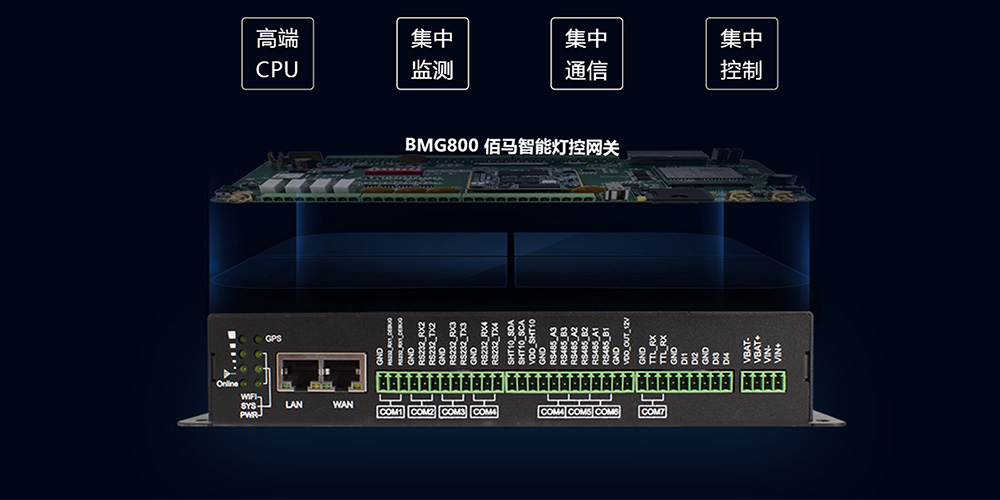

工業級處理器,兼具監測、通信和控制能力
ARM高端CPU,實現強大數據監測、采集、通信和集中控制能力。網關可定時或?qū)崟r采集終端下掛路燈的電量信息、下掛支路的用 電信息,包括開關狀態、電壓、電流、有功功率、無功功率、功率因數、有無功電能量等。

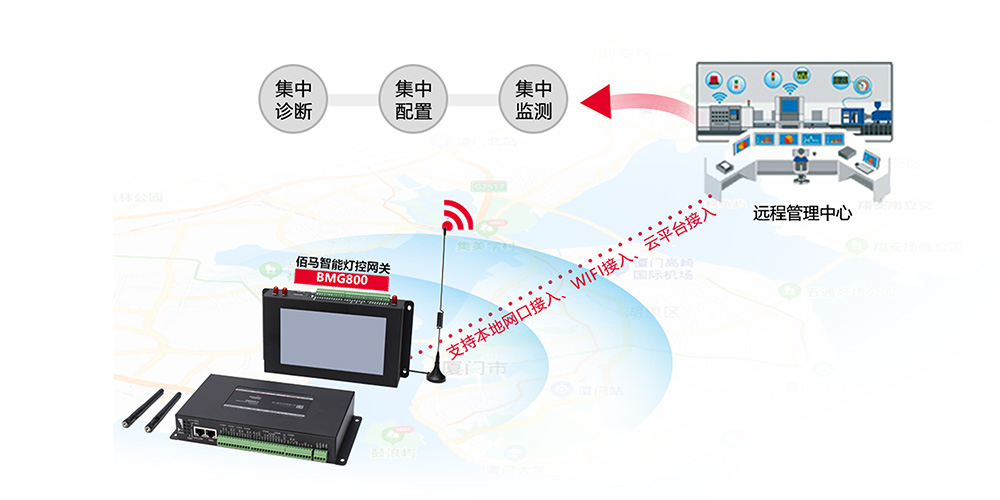

支持本地或遠程配置管理,升級管理便捷高效
提供功能強大的中心管理軟件,實現對接入的燈具設備進行集中監測、配置、診斷等。支持本地網口接入、WiFi 接入,云平臺接入等方式對設備維護、管理、升級,支持設備批量管理配置,提高管理效率。

大容量本地存儲空間,往年數據不丟失
BMG800智慧燈桿網關,具備強大的本地存儲和外擴存儲功能,擁有USB、TF 卡接口,可存儲10年以上的燈具用電量數據及照明配置參數。同時還支持按日、按月、按年對支路用電信息進行查詢,高效利用工作數據。

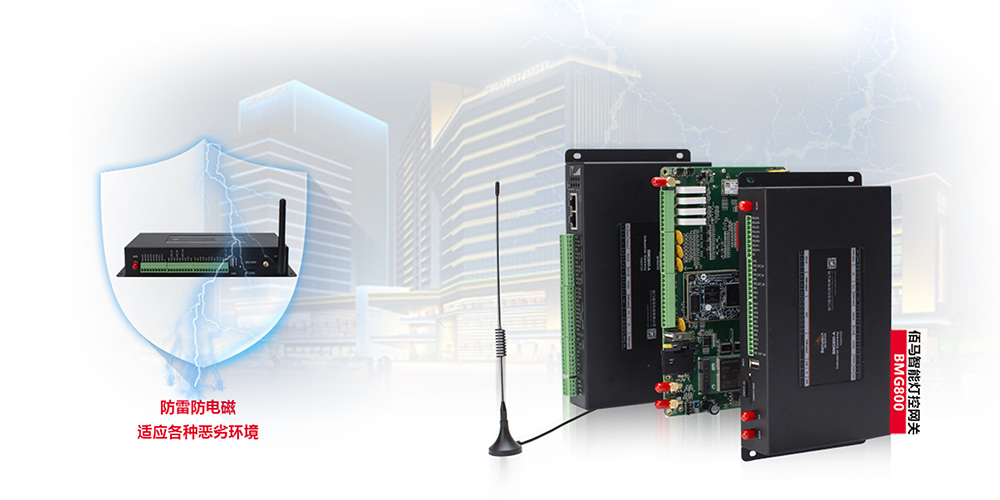

工業級品質,適應惡劣戶外環境
工業級硬件主板及通信模塊,全金屬高防護性外殼,已實現EMC電磁兼容,耐高低溫(-35℃至 75℃),寬壓(5V-35V),超強的防潮、防雷、防電磁干擾能力,適應各種惡劣工況環境。

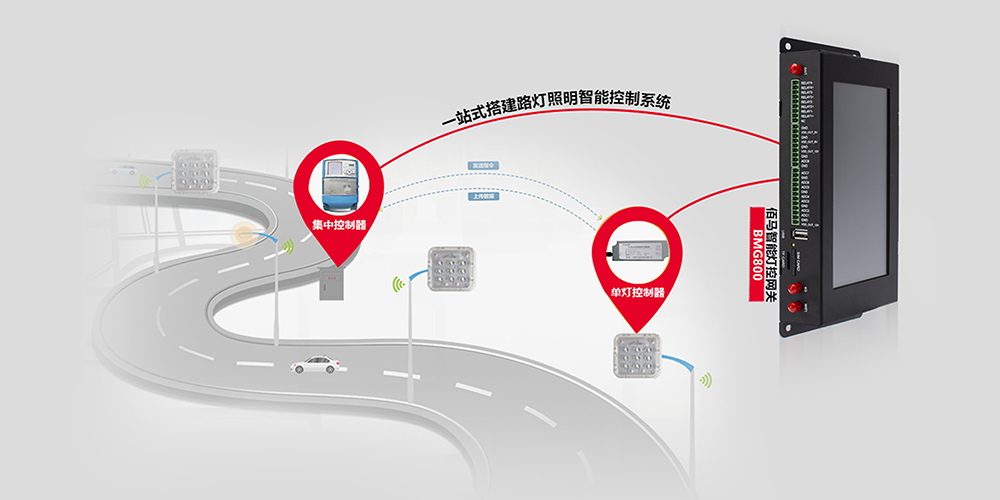

實現全套智能燈控系統搭建
BMG800智能燈控網關已經適配對接單燈控制器、集中控制器等,具備拉合閘控制、燈具電參量采集、故障判斷、RS485通信、數據掉電保存、LED路燈控制、照明策略控制、在線照明調光等功能,一站式搭建路燈照明智能控制系統。

項 目  | 內 容  |
CPU  | 工業級 Cortex-A7  |
主頻  | 528MHz  |
FLASH  | 256MB(標配)、1GB(可選)  |
DDR3  | 256MB  |
TF  | 可接 TF 存數據  |
USB  | 標準 USB,可接 U 盤存數據  |
指示燈  | 具有 PWR、SYS、ONLINE、WIFI、GPS 等信號指示燈  |
LCD 屏  | 800*480 TFT 顯示屏(可選)  |
 無線網絡  | 支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS  |
SIM/UIM 卡接口  | 標準的抽屜式用戶卡接口,支持 1.8V/3V SIM/UIM 卡 內置 15KV ESD 保護  |
天線接口  | 標準 SMA 陰頭天線接口,特性阻抗 50 歐  |
以太網接口  | 1 個 WAN 口,1 個 10/100M 以太網口(RJ45 插座); 或配置成 2LAN,自適應 MDI/MDIX,內置 1.5KV 電磁隔離保護  |

 串口  | 3 路 RS232 和 3 路 RS485 接口,內置 15KV ESD 保護,串口參數如下: 數據位:5、6、7、8 位 停止位:1、1.5、2 位 校驗:無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗串口速率:110~230400bps  |






 應用接口  | 1 路 I2C 接口,外接溫濕度傳感器  |
1 個 TTL 電平串口,外接 TTL 電平設備  | |
8 路模擬量輸入接口 12 位 AD、支持 4-20mA 電流信號輸入,可選 0-5V 電壓信號輸入  | |
4 路開關量輸入接口(光隔離) 邏輯 0:濕節點 0-3VDC 邏輯 1:濕節點 5-30VDC  | |
4 路繼電器輸出接口最大切換電壓:30VDC 最大切換電流:4A 最大切換功率:120W  | |
5 路受控輸出電源,內置過流保護 3 路輸出電壓值與設備供電電壓相同,默認 12V; 1 路輸出 9V,單路額定輸出電流 1A; 1 路輸出 5V,單路額定輸出電流 1A;  | |
電源接口  | 工業級端子接口,內置電源反相保護和過流/過壓保護  |
接地端子  | M3 螺絲接地保護端子  |
尺寸規格  | 228mm*123mm*38.2mm  |
