單串口服務器BMS160接口說明

  • 時間 :2017-12-19
  • 作者 :佰馬科技
  • 瀏覽數 :5573

佰馬單串口服務器BMS 160配置1組10/100M 自適應以太網口（可定制千兆網口）；2組不同類型串行端口：1組RS-232，1組RS485/422 ，每個串口都提供了完整的信號，包括RXD, TXD, DTR, DSR, RTS, CTS, GND。雙電源供電，寬電壓（DC12-60V），可選配POE供電。具有Reset鍵，可在機器死機時強制復位/重啟/恢復出廠設置。

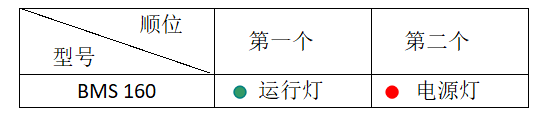

LED指示燈說明




串口管腳定義說明

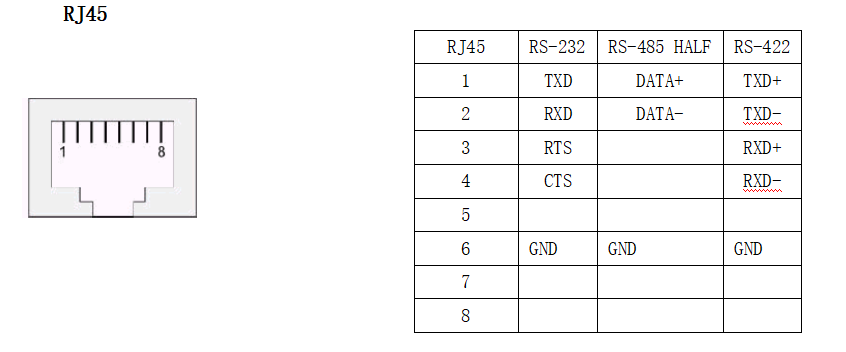

（1）串口管腳定義：

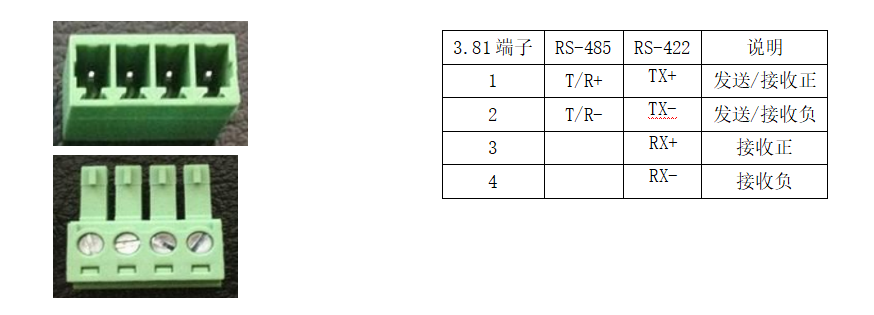

（2）佰馬BMS160串口服務器RS-485/422管腳定義：

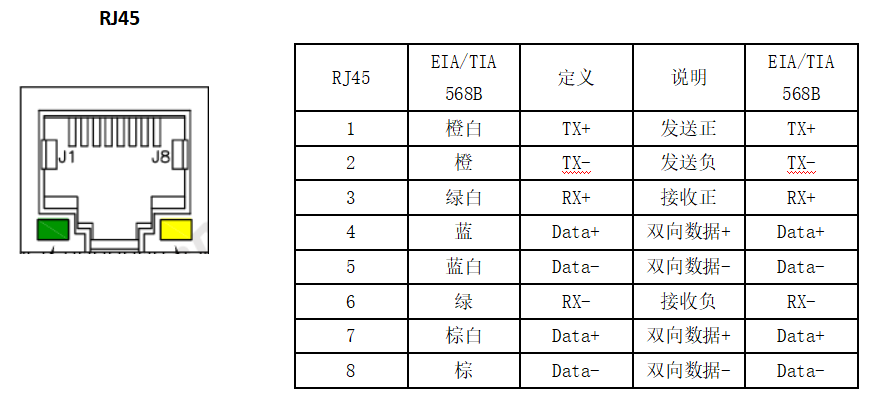

(3)佰馬BMS160串口服務器RJ45 10/100M網口管腳定義：

RJ45 10-100M網口管腳定義.png
