針對寬帶載波燈控器的調測和部署需求，佰馬科技提供寬帶電力載波應用調測軟件，無需通過佰馬智慧多功能桿平臺，直接使用電腦連接佰馬網關以檢測和調試寬帶電力載波網關和燈控器。本文檔詳細描述了部署寬帶載波燈控器的路燈在不受控制時，用戶的基礎自查步驟。

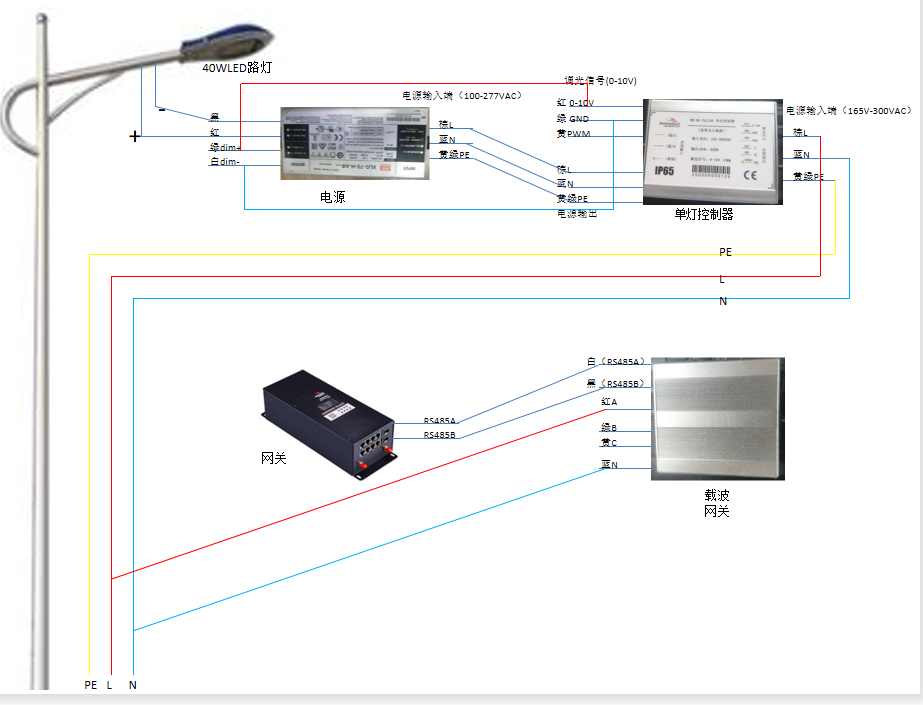

一、接線

 在使用軟件調測前還需要將電腦用網線連接到佰馬網關LAN口上。

二、網關與應用調測軟件建立連接

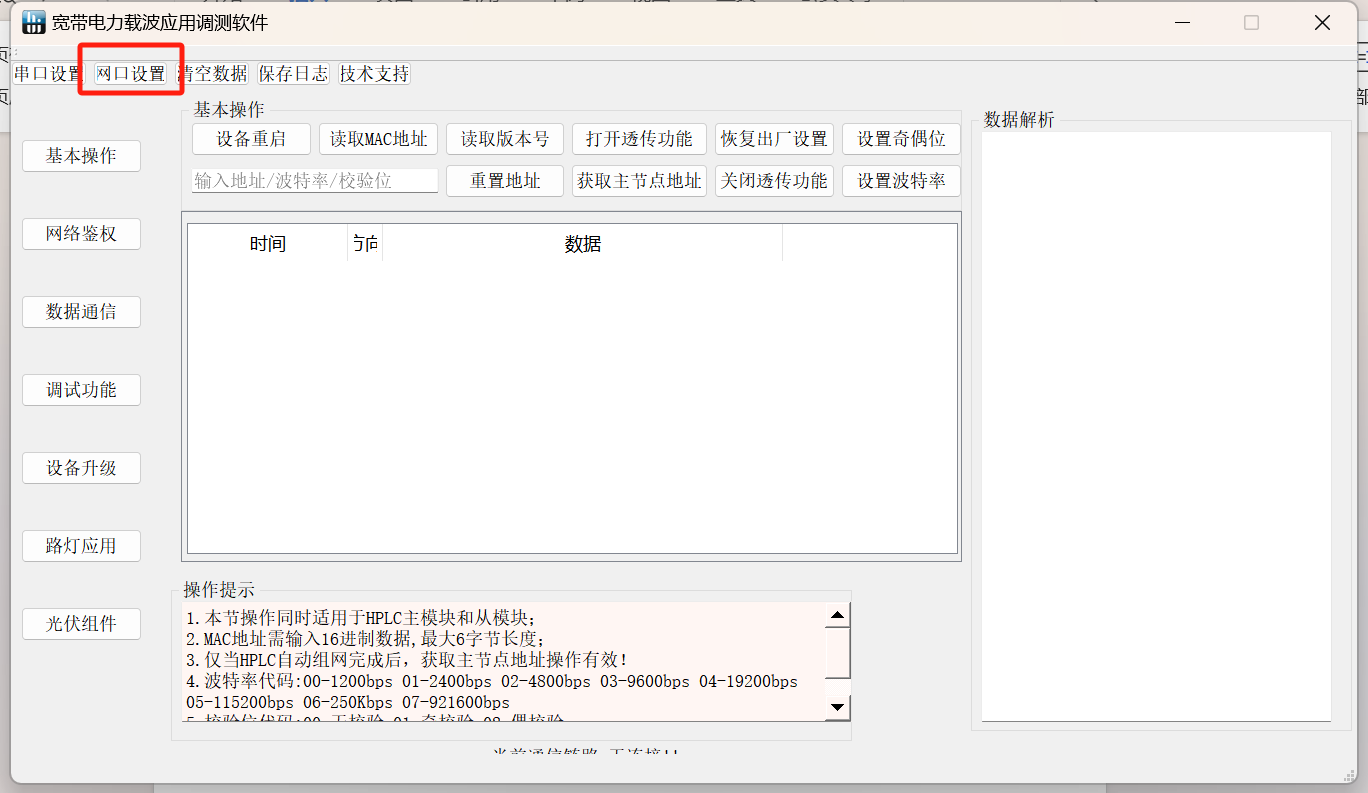

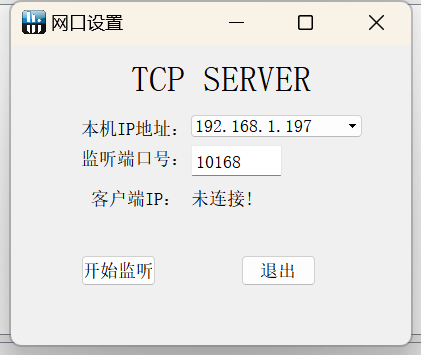

1.打開測試軟件，點擊網絡設置，選擇本地IP地址和監聽端口號，開始監聽。

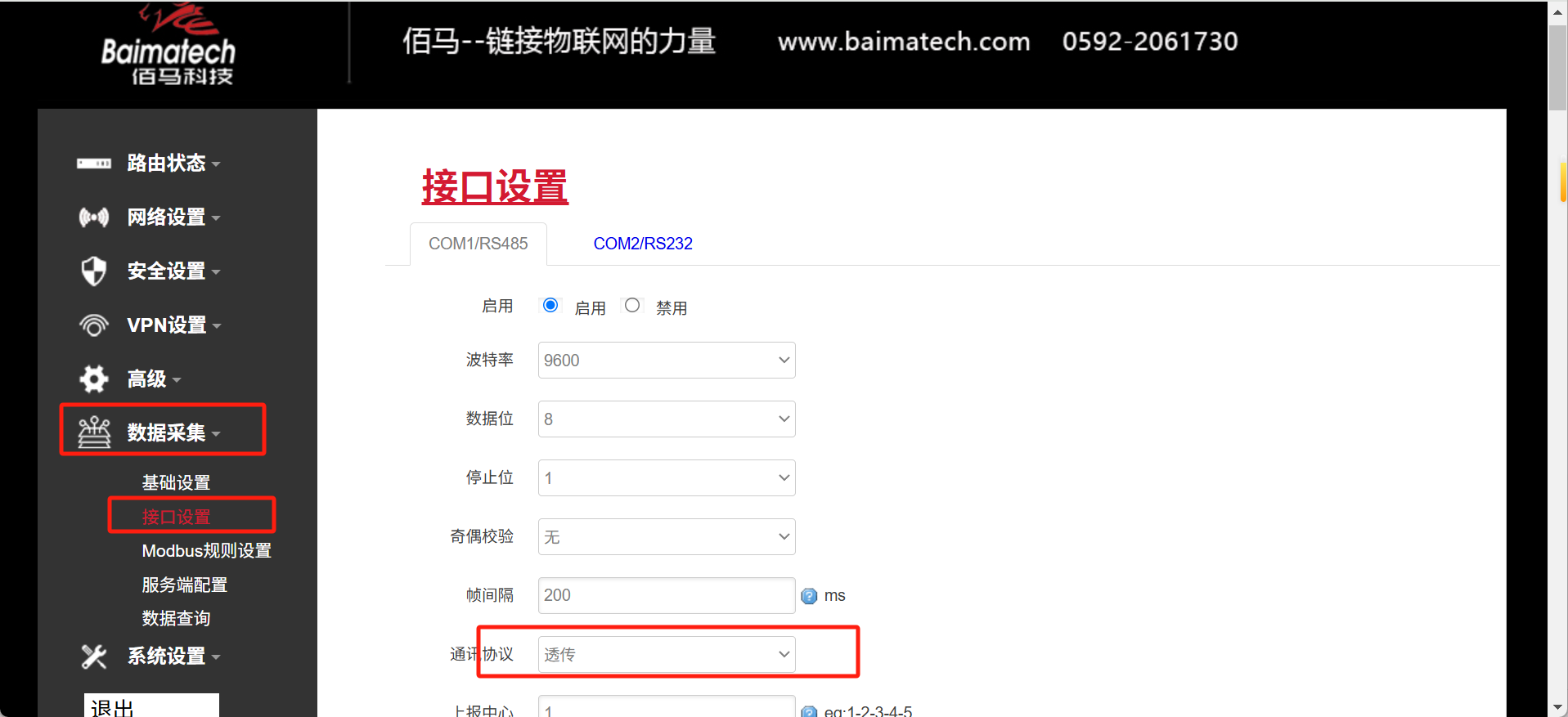

2.登錄網關web頁面，找到接口設置，com2口，通訊協議選擇透?jìng)鳌?/p>

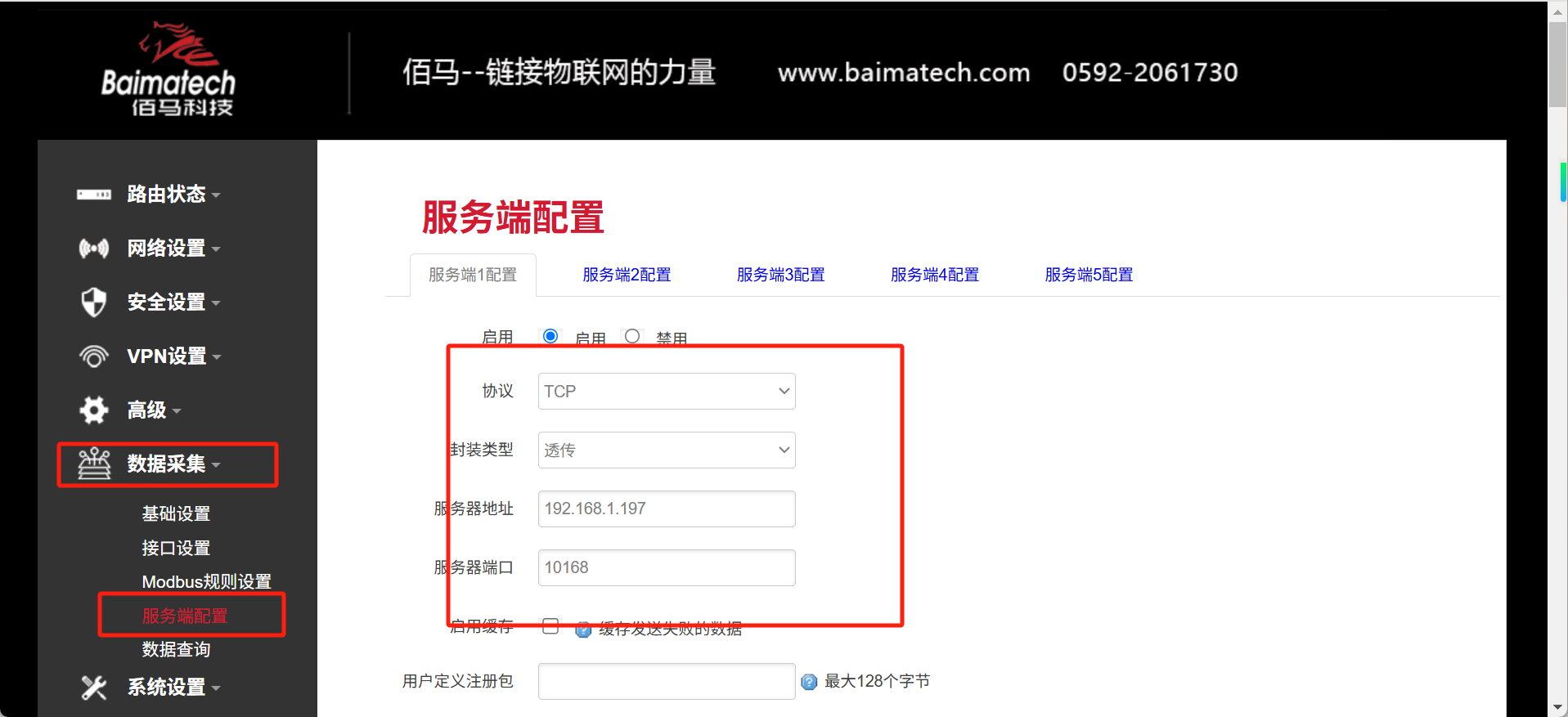

3.數據采集-服務端配置，協議選擇TCP、封裝類型選擇透?jìng)?、服?wù)器地址為電腦本地地址、端口號與軟件上監聽端口號一致。

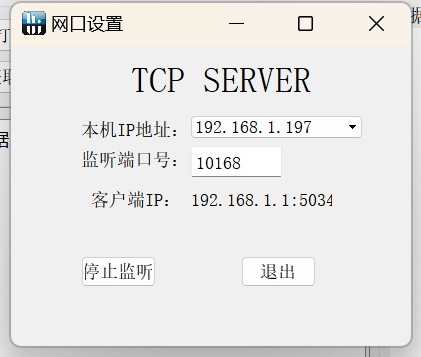

網口設置顯示出客戶端IP即表示連接成功可測試載波網關。

三、寬帶電力載波應用調測軟件調測

1.讀取mac地址、讀取版本號

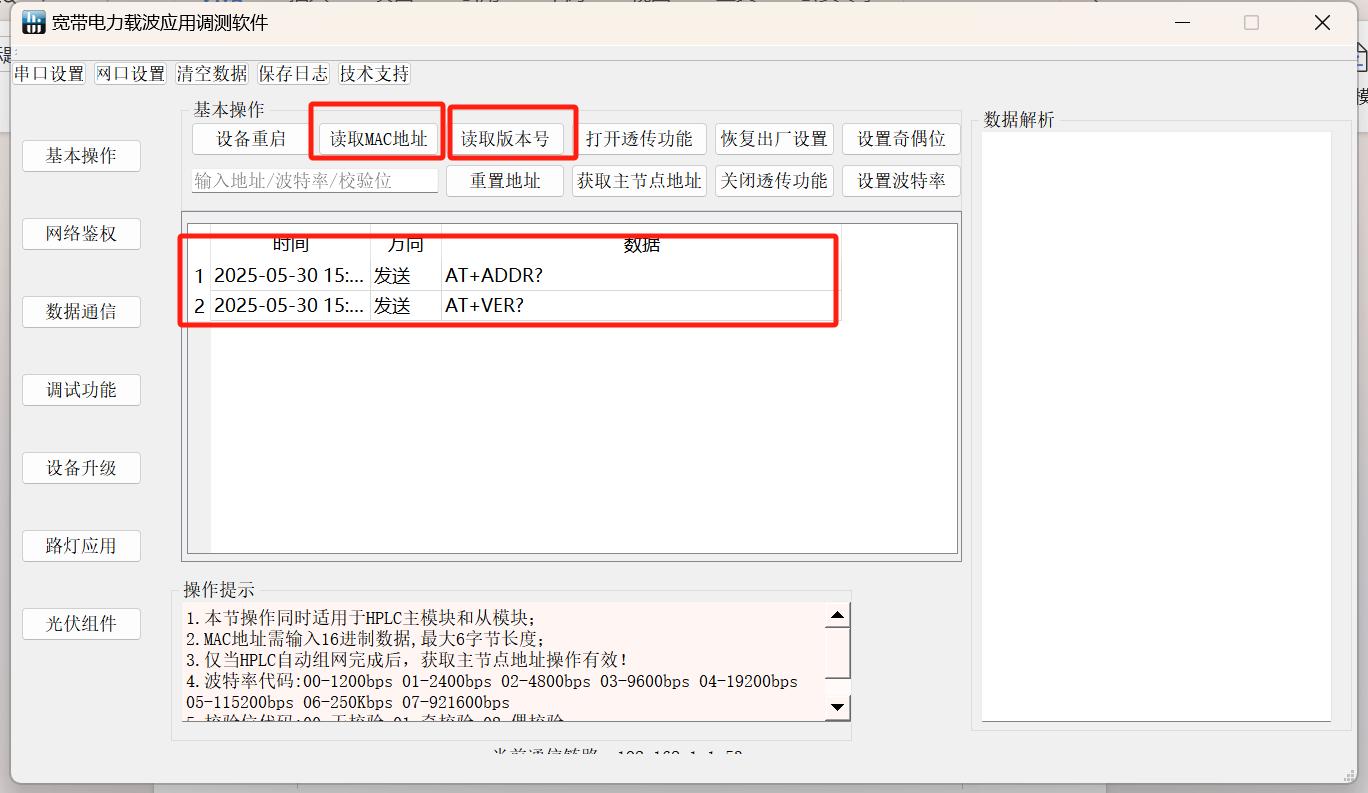

點擊基本操作-讀取MAC地址\讀取版本號：下圖AT+ADDR？為軟件下發到佰馬網關讀取載波網關MAC地址，當佰馬網關下有連接寬帶電力載波網關且無故障時軟件上會接受到載波網關的MAC地址，AT+VER？為軟件下發到佰馬網關讀取版本號指令，當佰馬網關下有連接寬帶電力載波網關且無故障時軟件上會接受到載波網關的版本號。

2.搜索設備

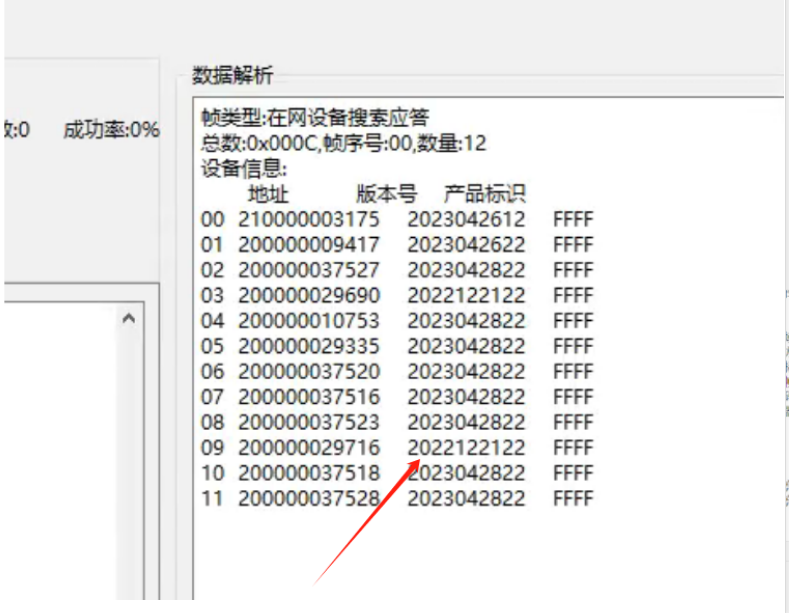

點擊調試功能-搜索設備：AT+SEARCH?為在網設備搜索請求，會搜索到佰馬網關下的寬帶電力載波網關和載波網關下控制的單燈控制器mac地址和版本號，搜索到第一條為載波網關。

3.調光控制

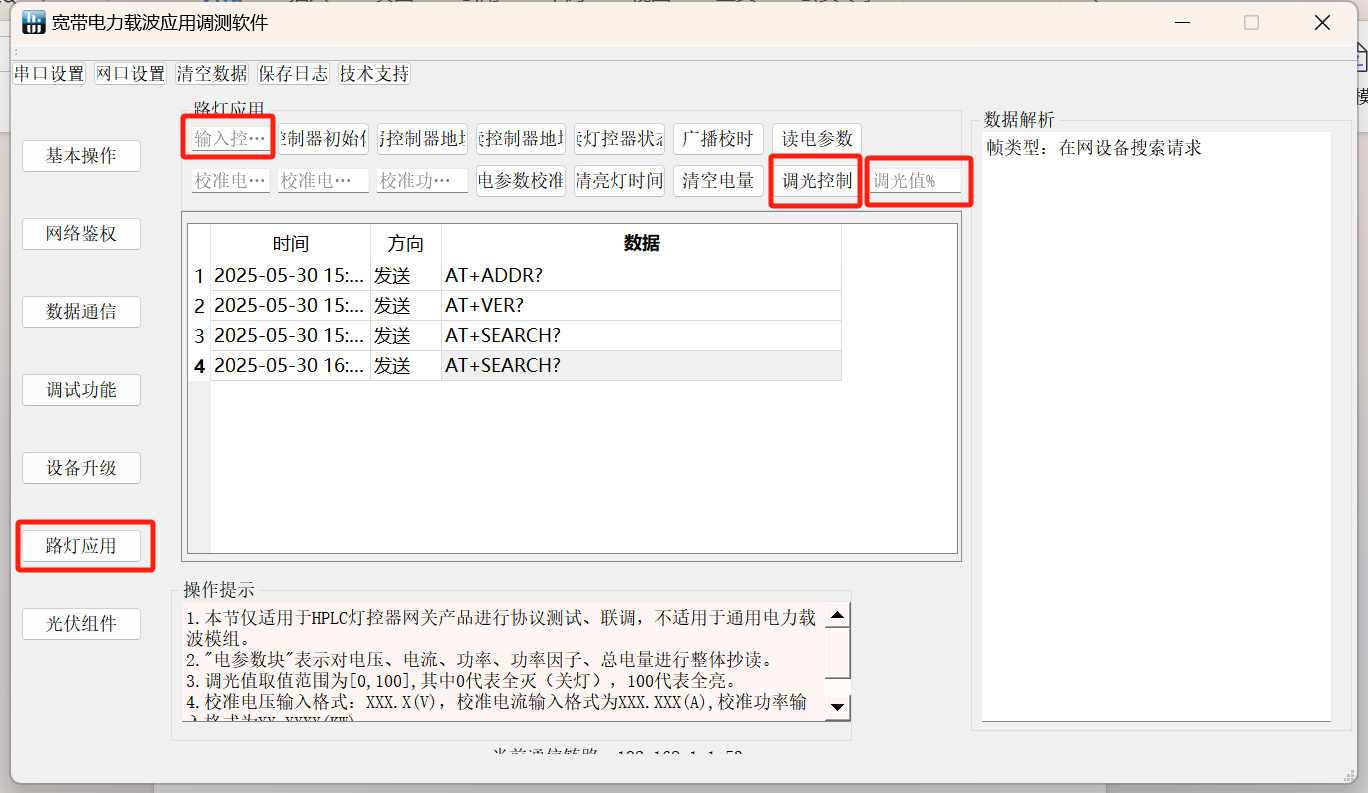

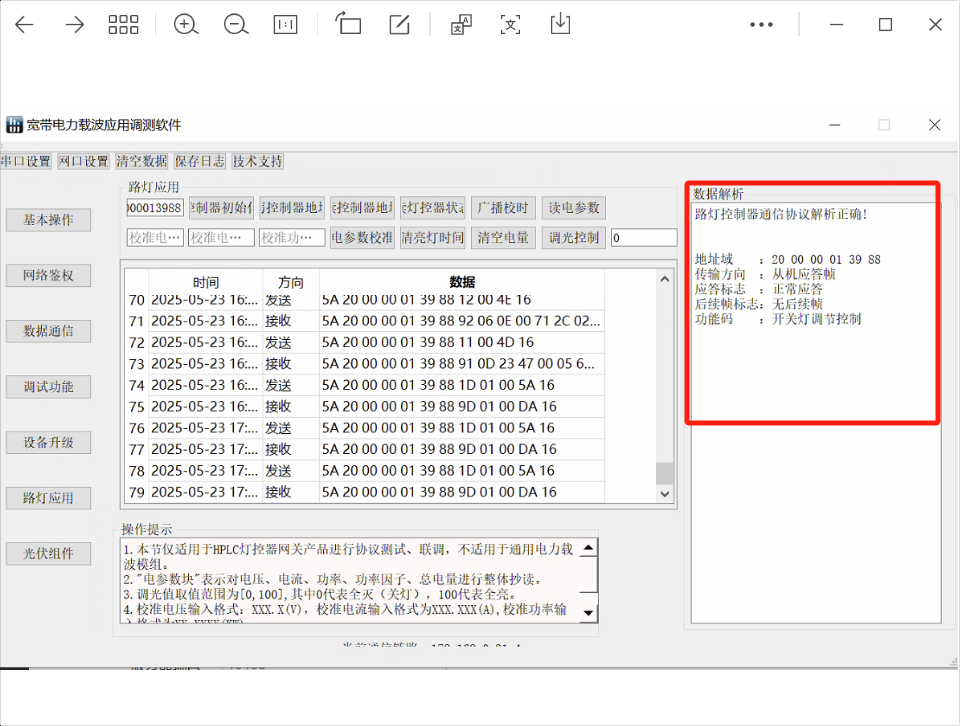

點擊路燈應用-調光控制，可以對燈具調光，需要輸入控制燈具對應的單燈控制器MAC地址，并輸入調光值，調光值0%為關燈。調光執行成功后會有應答。

4.讀取燈控器狀態

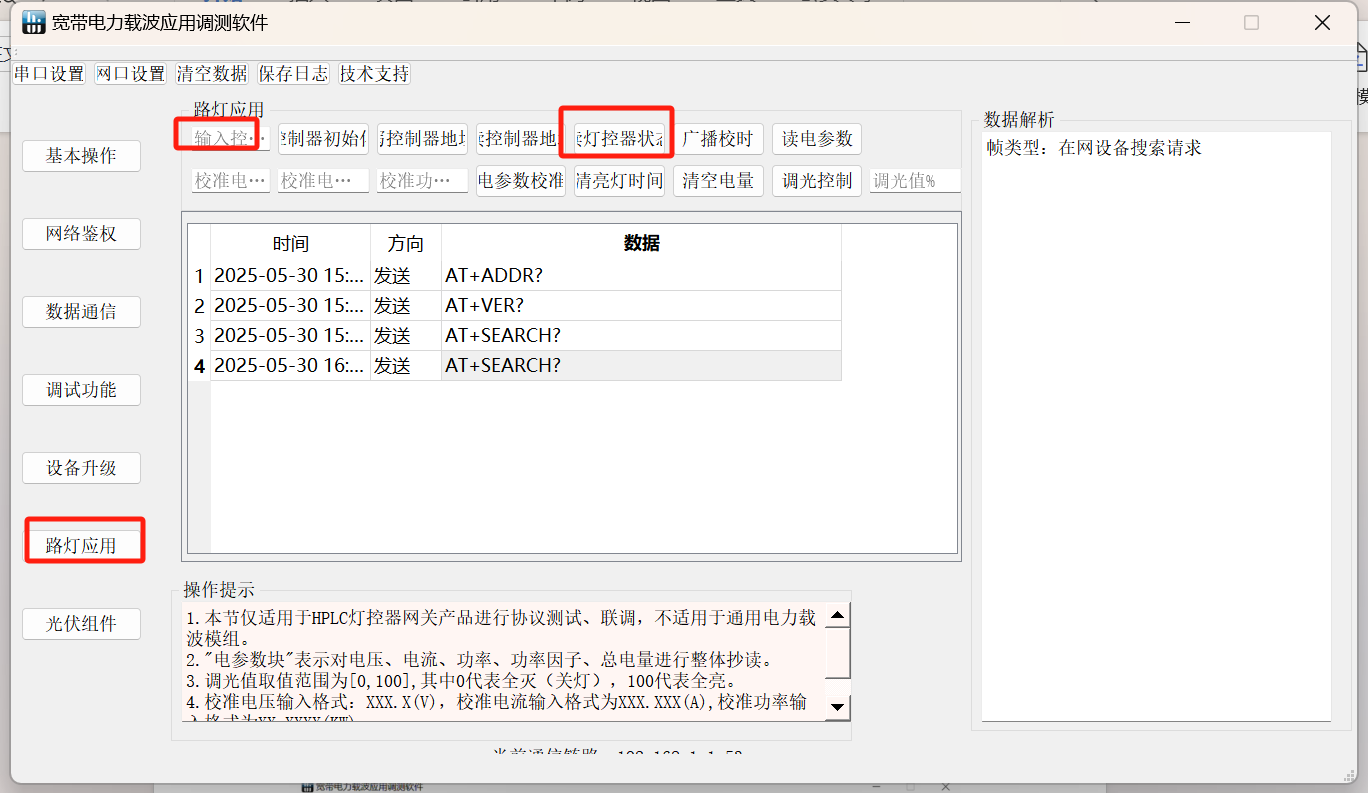

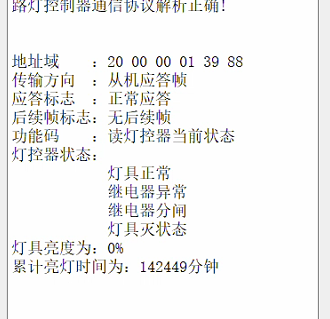

點擊路燈應用-填寫單燈控制器mac-讀取燈控器狀態，可以讀取到當前mac對應單燈控制器的狀態

5.讀電參數

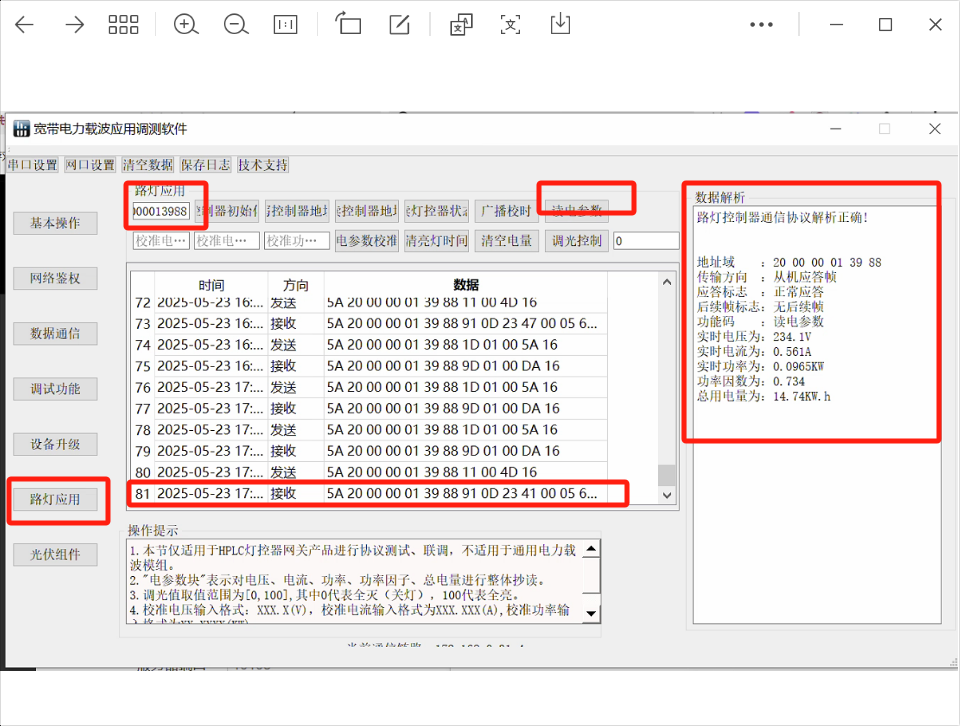

點擊路燈應用輸入對應單燈控制器mac--讀電參數，可以讀取到實時電壓、電流、功率等參數。
