Modbus協議是一種廣泛應用于工業自動化領域的通訊協議，它可以采集和控制各種工業設備，如PLC、傳感器、執行器、變頻器、智能儀表等。通過Modbus協議，設備間可以實現數據交換，如溫度、壓力、流量、速度等監測數據，以及控制指令，優化生產過程。本篇就結合佰馬工業路由器配置后臺，為大家介紹Modbus如何添加點位。

序號：采集規則編號，正常從數字 1 往下排列

設備名：可填寫采集的設備的名稱，可以用來備注，中文在前字母數字在后，否則有可能出現亂碼（一般只用字母數字組合命名）。

所屬接口：對應的采集的接口設置，選擇已開啟的接口，COM 口對應串口，TCP 對應網口，未開啟的接口不會顯示。

因子名稱：必填項，表示采集上報的要素名稱（key，value 鍵值對里面的 key），例如環保協議編碼或者自定義編碼，如：a01001，如果一條規則采集多個因子，因子名稱之間用英文分號“;”隔開。

設備 ID：Modbus 設備 ID，0-255（10 進制）。

功能碼：一般為 03 功能碼，讀取寄存器數據，1-255（10 進制）。

起始地址：寄存器起始地址，具體參考對應的 modbus 點表，默認可配置范圍是 0-65535（10 進制）。

個數：寄存器數據個數，16 位類型的一個因子占用一個寄存器，32 位或者 float 類型的占用 2 個寄存器，N 個因子就根據數據類型乘以 N，可配置范圍是 0-120（10 進制）

數據類型：根據 modbus 點表選擇對應的數據類型。

上報中心：填 1，數據上傳到服務端 1；填 1-2，數據上傳到服務端 1-2 以此類推。

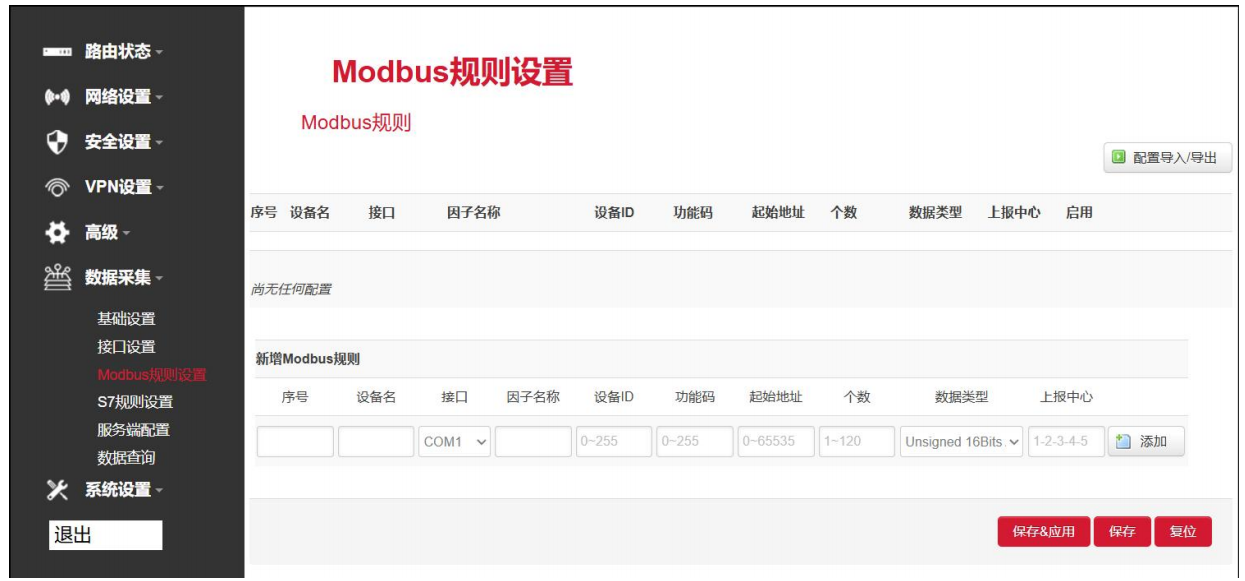

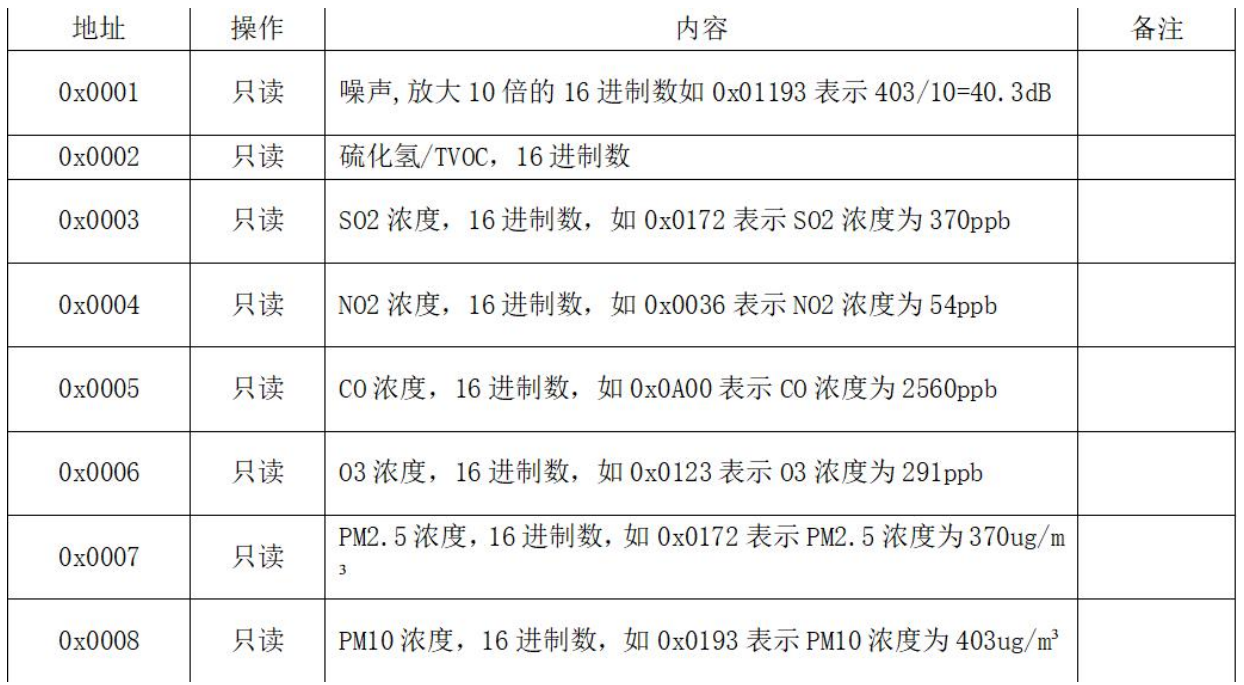

例子 1：一條規則采集一個點位，以下點表參數為例

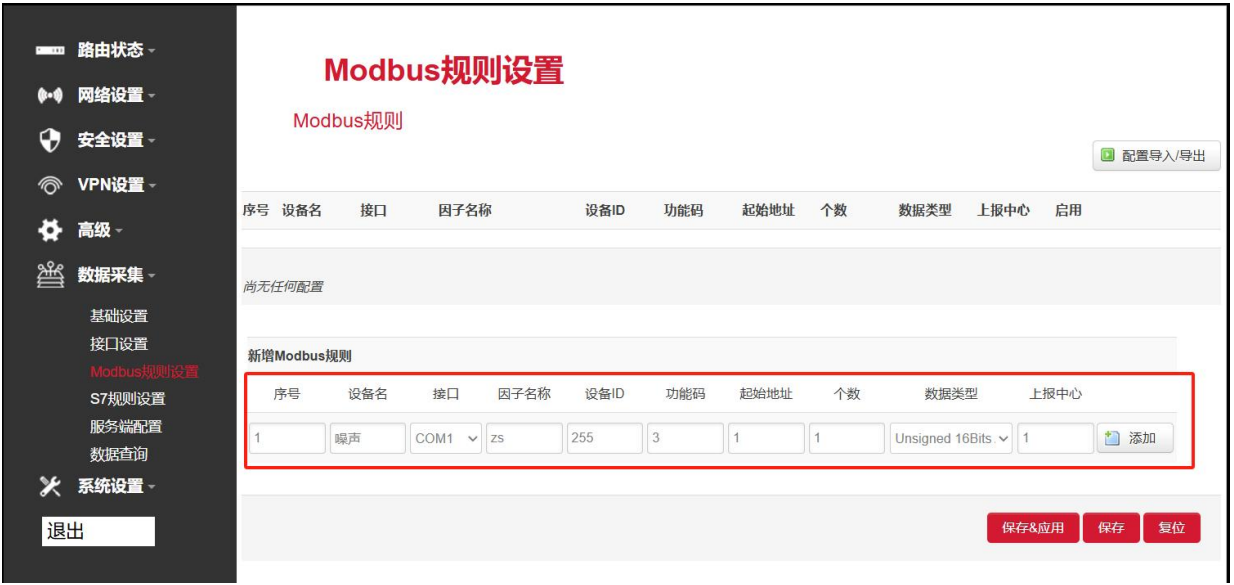

配置噪聲的采集規則，如下圖

序號：1

設備名：噪聲

所屬接口：485 串口傳感器，接到網關的 COM1 口，接口選擇 COM1

因子名稱：zs，噪聲的首字母縮寫，具體以實際項目應用為主

設備 ID：255，參考點表

功能碼： 03 功能碼，參考點表

起始地址：根據 modbus 點表，噪聲的寄存器地址為：1

個數：根據 modbus 點表，噪聲為 16 位數據類型，所以個數為：1

數據類型：根據 modbus 點表，數據類型為無符號 16 位整形。

上報中心：數據上傳到服務端 1

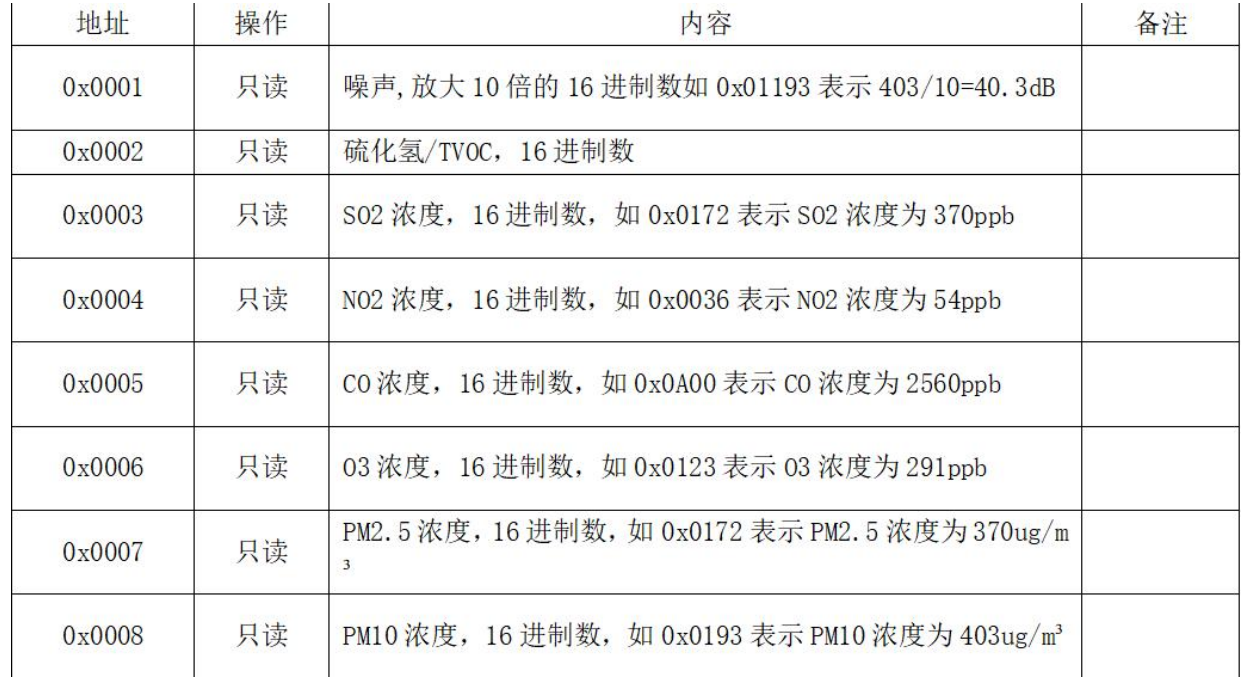

例子 2：一條規則采集多個點位(條件為：設備 ID、功能碼、寄存器地址連續、讀取寄存器個數、數據類型、算法相同的點位)，以下點表參數為例

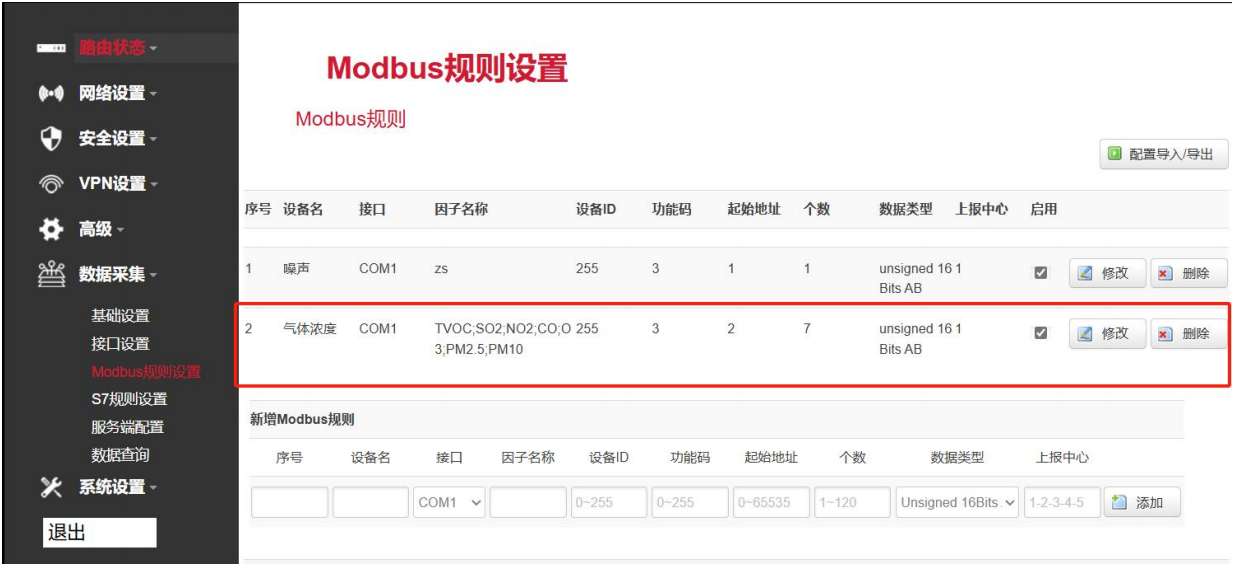

配置一條規則采集多個點位，硫化氫到 PM10 濃度的數據，如下圖

序號：2

設備名：氣體濃度

所屬接口：485 串口傳感器，接到網關的 COM1 口，接口選擇 COM1

因子名稱：參考點表，取名氣體濃度的名稱，多個因子名稱之間通過英文分號“;”隔開，具體以實際項目應用為主

設備 ID：255，參考點表

功能碼： 03 功能碼，參考點表

起始地址：根據 modbus 點表，硫化氫/TVOC 的寄存器地址為：2

個數：需要連續采集 7 個寄存器地址，所以個數為：7

數據類型：根據 modbus 點表，數據類型為無符號 16 位整形。

上報中心：數據上傳到服務端 1
