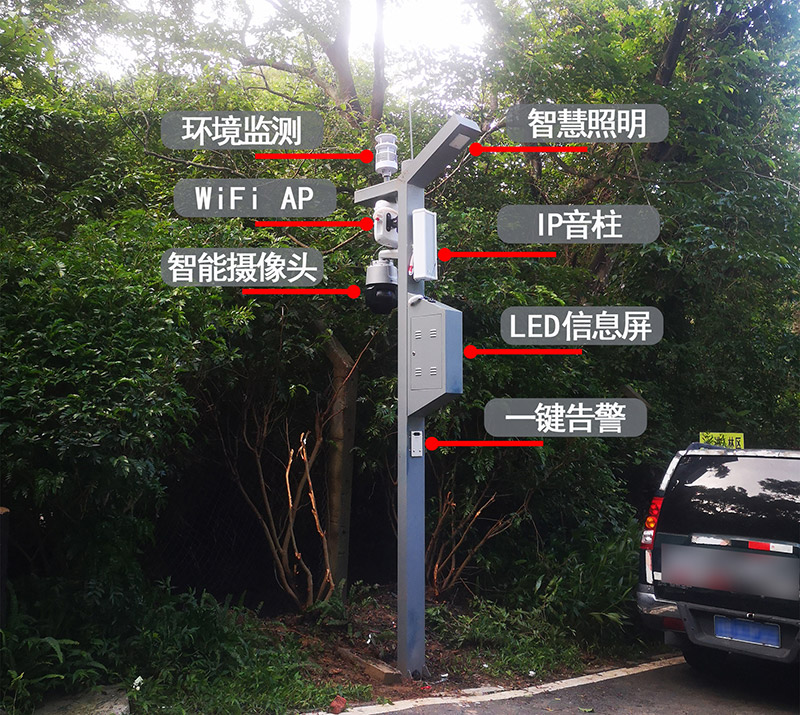

環境監測傳感器是智慧路燈桿系統中的重要配套設備，通過實時采集PM2.5、PM10、環境溫度、相對濕度、光照度、噪聲等環境數據，經由佰馬智慧路燈桿網關上傳至云平臺系統，形成可視化的環境狀態圖表，有助于市政部門精準掌握城市環境狀態，從而有效應對空氣污染、暴雨內澇等情況，為城市治理、交通管理及公共安全提供有力支撐，助力構建智慧城市，實現可持續發展目標。

本篇就以佰馬智慧桿云平臺系統為例，為大家詳解環境監測傳感器接入云平臺的操作步驟：

1.平臺配置環境傳感器

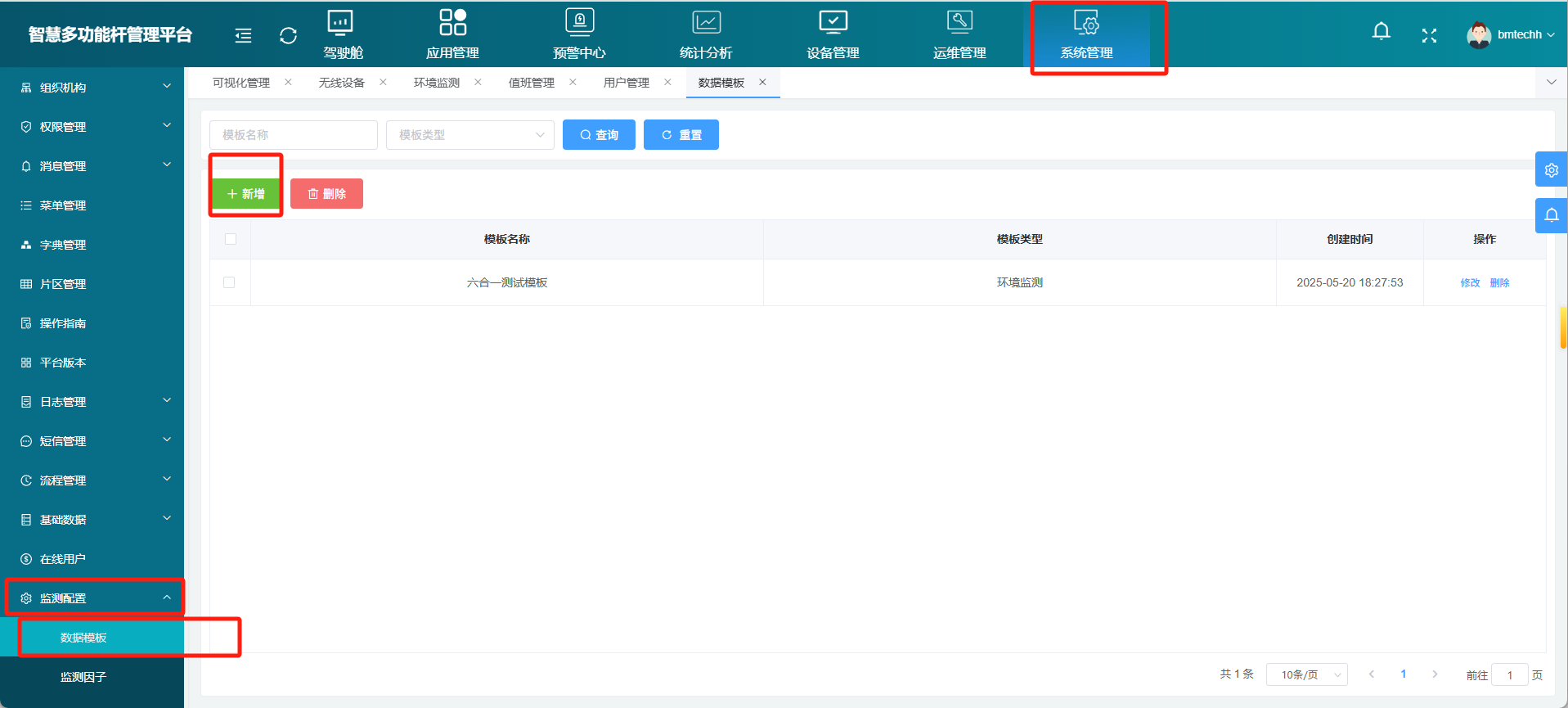

（1） 登錄平臺選擇系統管理-監測配置-數據模板-新增。

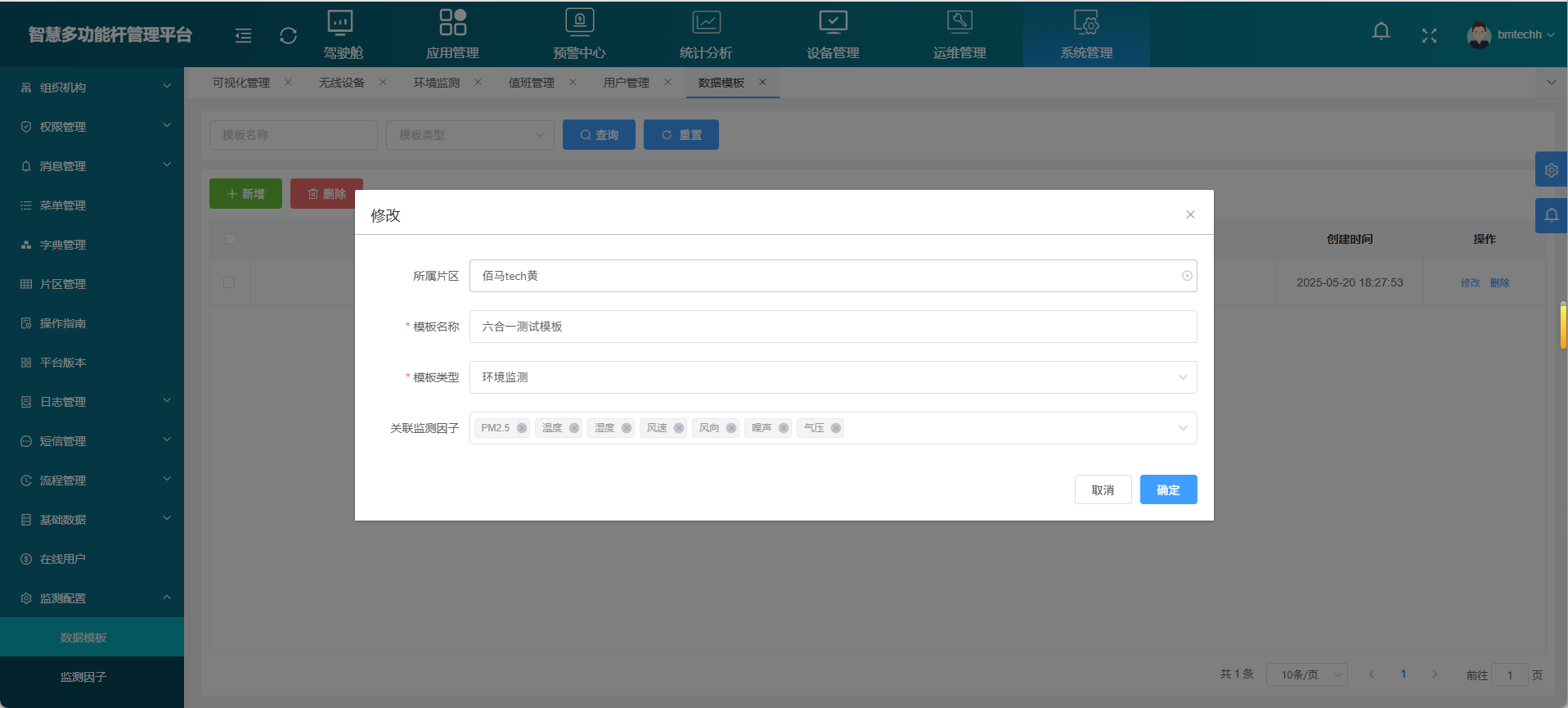

參數說明

模板名稱：自定義即可

模板類型：選擇環境監測

關聯監測因子：選擇要監測的因子

（2）添加環境監測設備

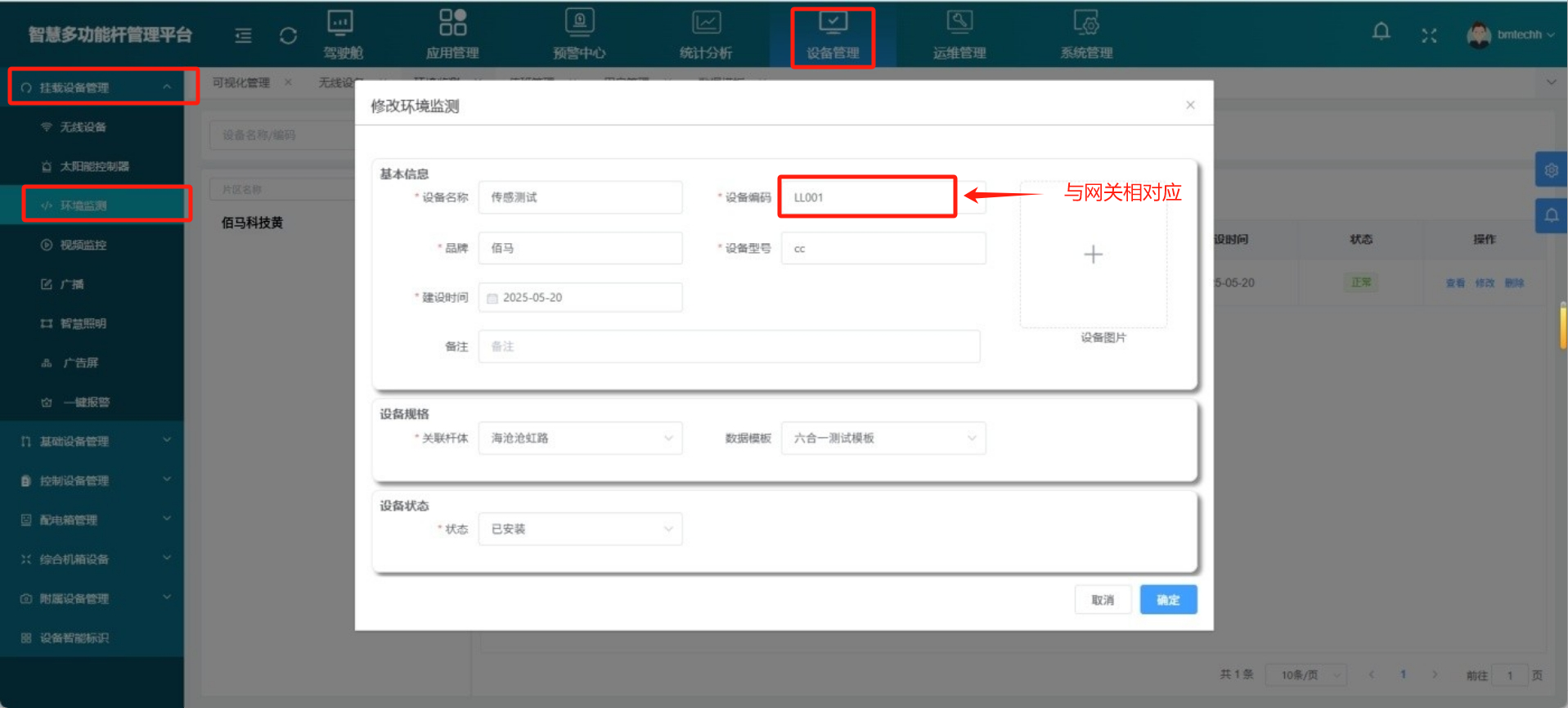

選擇設備管理-掛載設備管理-環境監測-新增

參數說明：

設備名稱：自定義。

設備編碼：唯一編碼，可自定義但需要與網關相對應。

品牌：填寫環境傳感器品牌。

設備型號：填寫環境傳感器型號。

建設時間：選擇安裝時間。

關聯桿體：選擇傳感器相關聯的桿體。

數據模板：選擇先前建立的數據模板。

2.網關設置

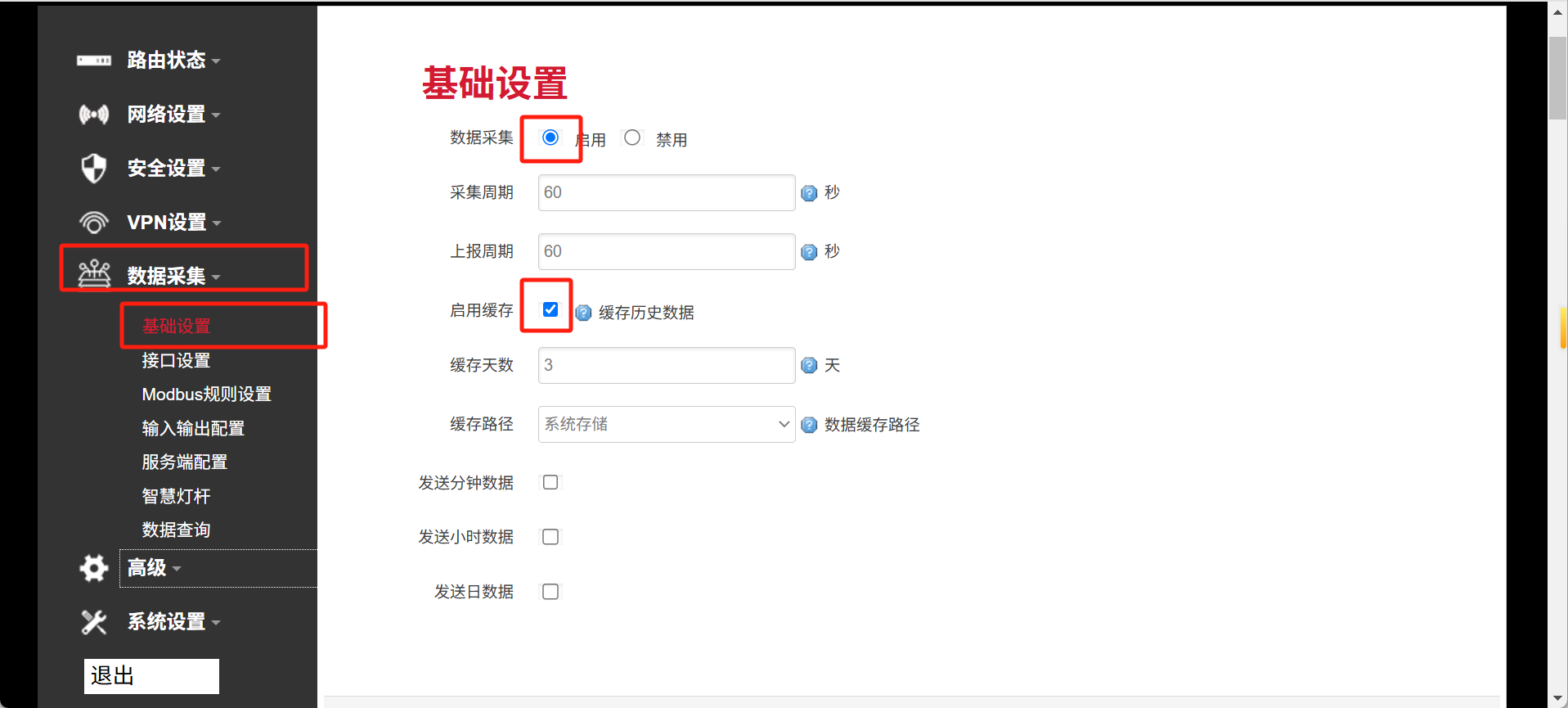

（1）登錄網關選擇數據采集-基礎設置->數據采集啟用、啟用緩存，設置完成后保存并應用。

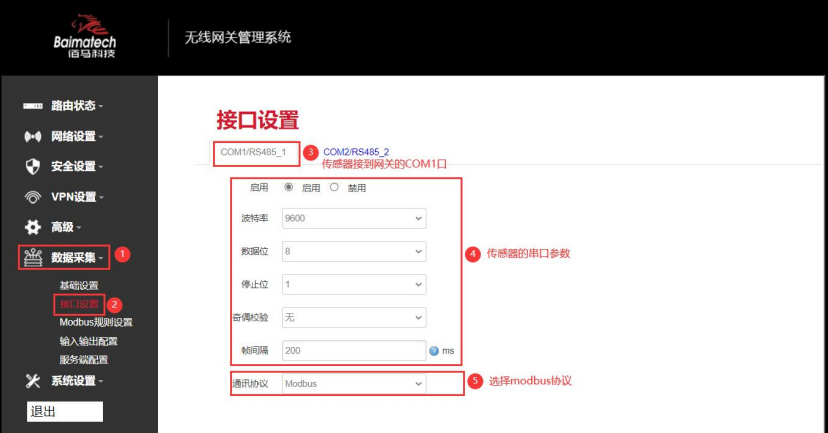

（2）選擇數據采集-接口設置->設置對應接口。

參數說明：

波特率：選擇傳感器對應得波特率

數據位：數據位有 8 位，7 位兩個選擇，默認是 8 位

停止位：停止位有 2 位，1 位兩個選擇，默認是 1 位

奇偶校驗：校驗有無校驗，奇校驗，偶校驗，默認是無校驗

流控制：流控制有無控制，硬件控制，軟件控制三種選擇，默認是無控制

幀間隔：串口發送一幀數據時,兩個字節的間隔時間

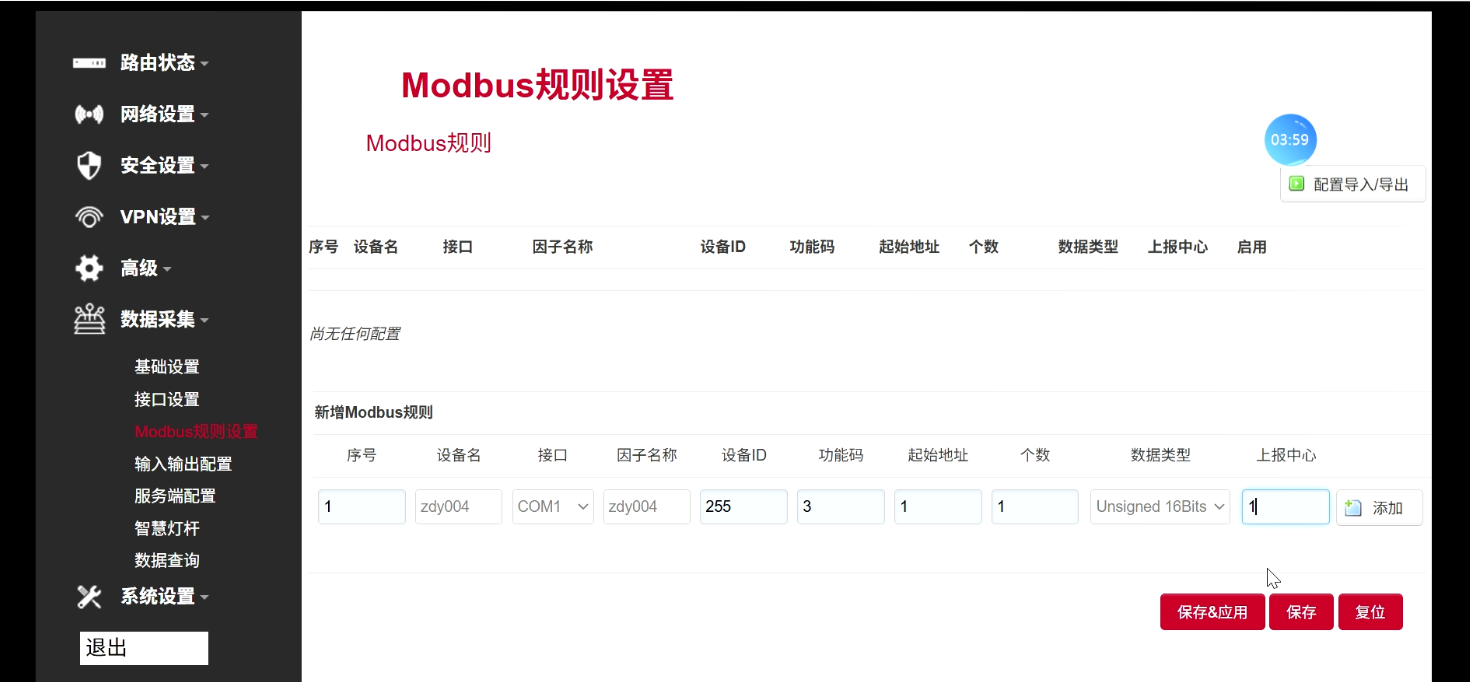

（3）選擇數據采集-modbus 規則設置-新增Moudbus規則

參數說明：

設備名：可以用來備注，一般與因子名稱一致

串口號：選擇已開啟的串口號，未開啟的串口不會顯示

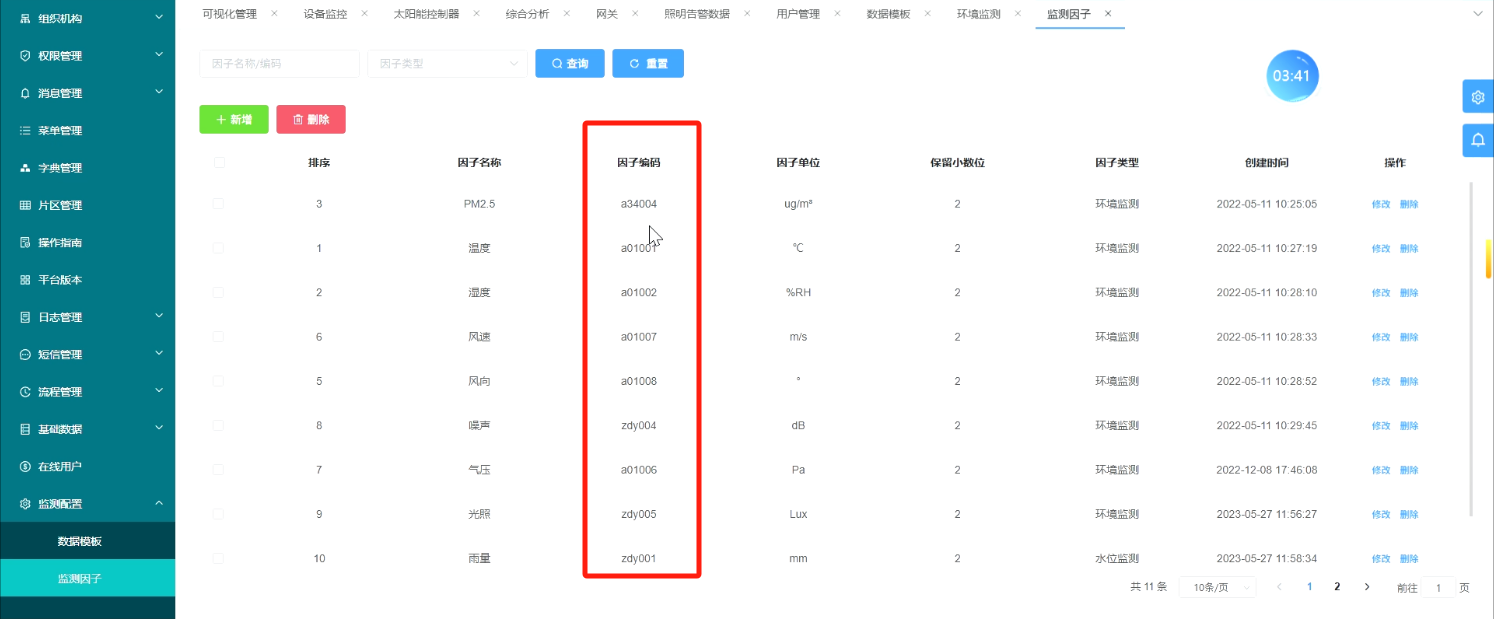

因子名稱：上報的數據名稱，可參考下圖因子編碼。

設備 ID：Modbus 設備 ID，1-255（10 進制）

功能碼：一般為 03 功能碼，讀取寄存器數據，1-255（10 進制）

寄存器地址：寄存器起始地址，1-255（10 進制）

寄存器個數：寄存器數據個數，1-255（10 進制）

數據類型：用來解析寄存器數據值，A 為低字節（DCBA）

上報中心：對應服務端 1-5 配置

（4）運算符計算

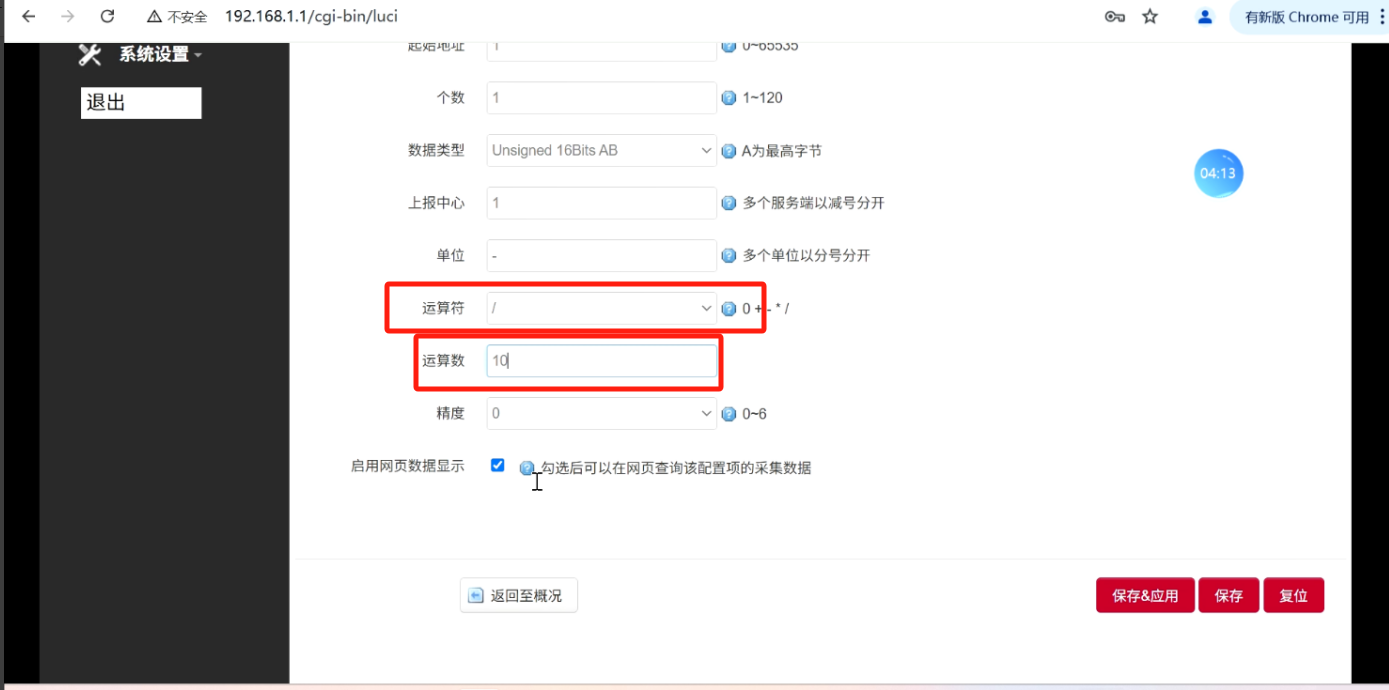

傳感器數據經過網關采集上來的值需要經過計算，如噪聲的值需除 10再上報。

設置如下

（5）傳感器數據監測

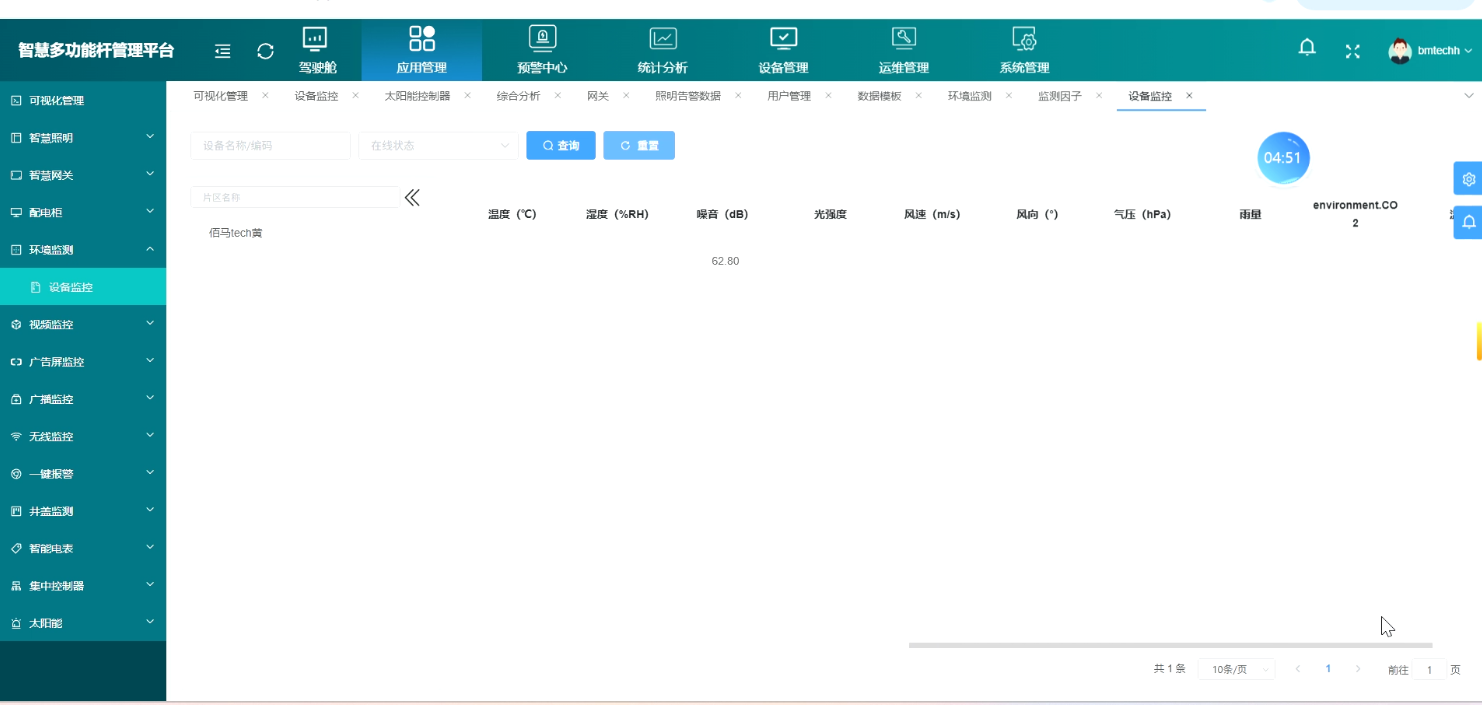

   登錄佰馬智慧桿云平臺，應用管理-環境監測-設備監控，可查看網關采集上報的傳感器數據，如下圖，可看到網關運算后采集的噪音。
