DTU多種不同工作模式配置

這里我們以GPRS DTU網絡為例子來講解。

DTU設備：BMD100,BMD200,BMD300

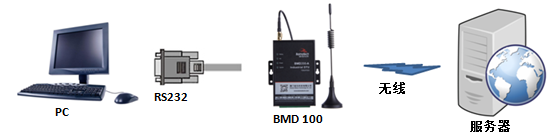

一.理解工作的連接示意圖

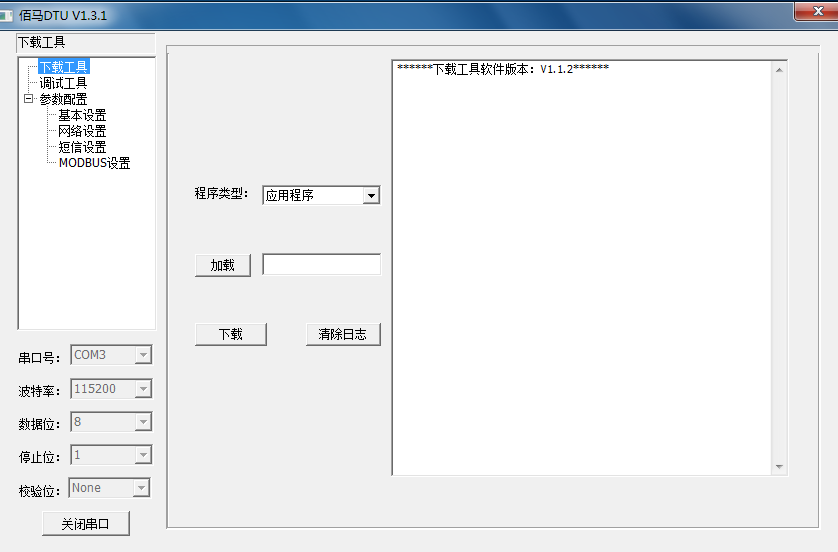

二、分別打開DTU配置軟件與連接服務器

三.DTU連接服務器中針對GPRS不同工作模式的配置

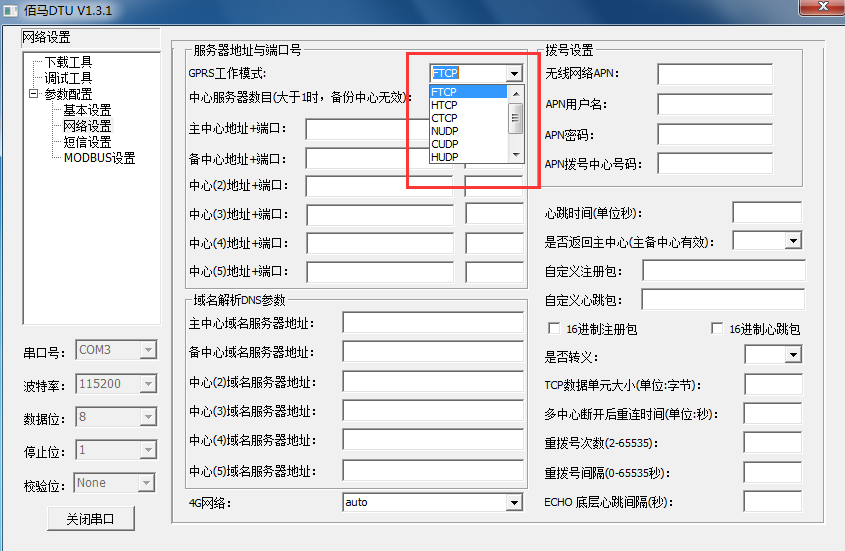

GPRS工作模式：佰馬DTU GPRS工作模式包含F(xiàn)TCP、HTCP、CTCP、NUDP、CUDP、HUDP六種（如下圖）。

其中： FTCP、HTCP、CTCP都是DTU做TCP客戶端，只是注冊包和心跳包不一樣；NUDP、CUDP、HUDP都是DTU做UDP客戶端，只是注冊包和心跳包不一樣。

現以佰馬BMD100為例，闡述在TCP和UDP兩種工作模式下，BMD100和服務器建立連接的方法和區別。

1、服務器和BMD100建立連接——TCP模式

首先打開服務器，將協議類型選擇TCP Server

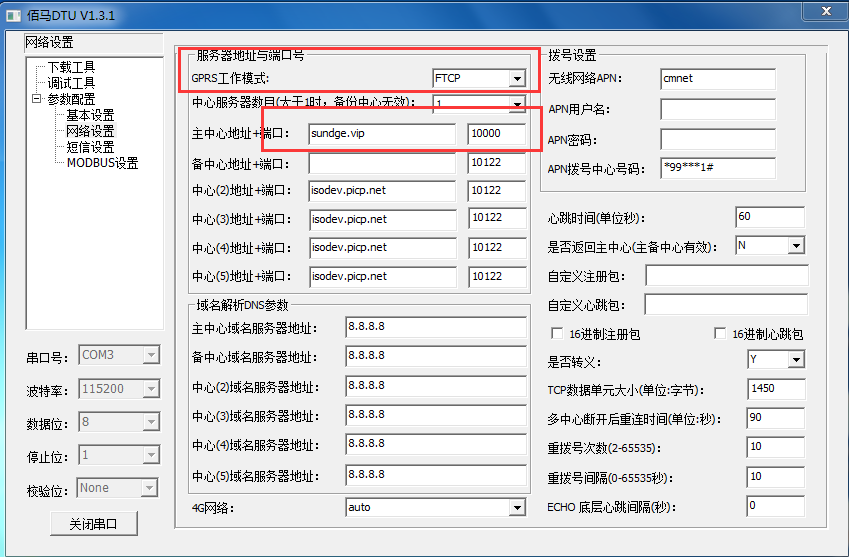

第二步進入DTU配置界面，將GPRS工作模式設置成TCP（這里選擇FTCP），中心地址（例：sundge.vip）和端口號(例10000)分別與服務器相對應，

然后保存參數并重啟設備。

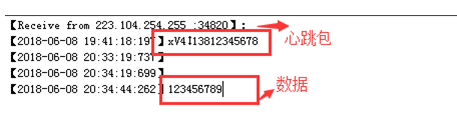

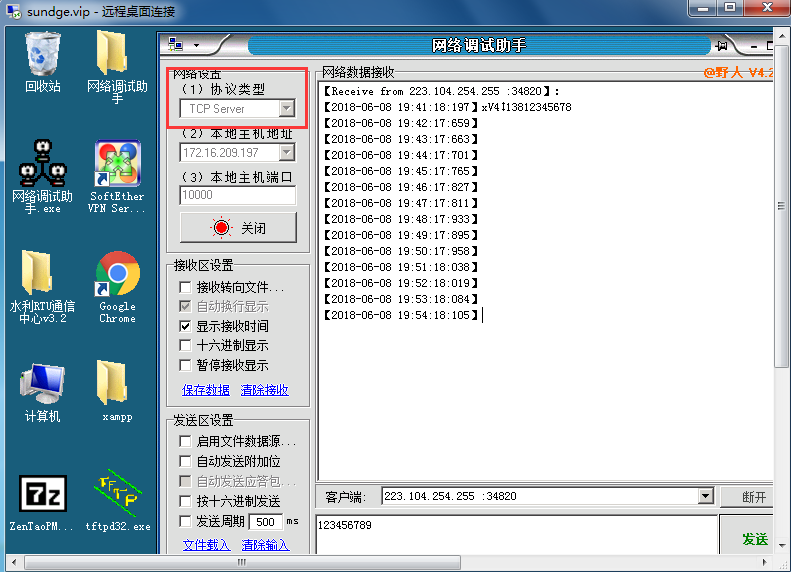

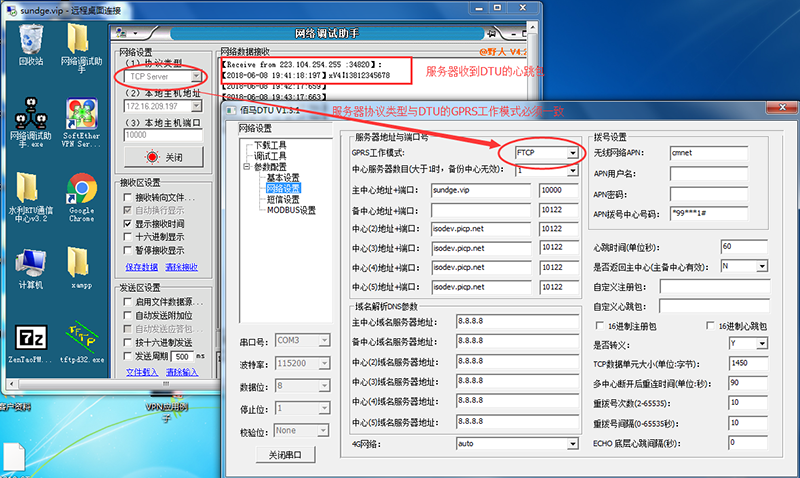

連接成功后，可以觀察到服務器收到了DTU發送的心跳包和數據：

2、服務器和DTU建立連接——UDP模式

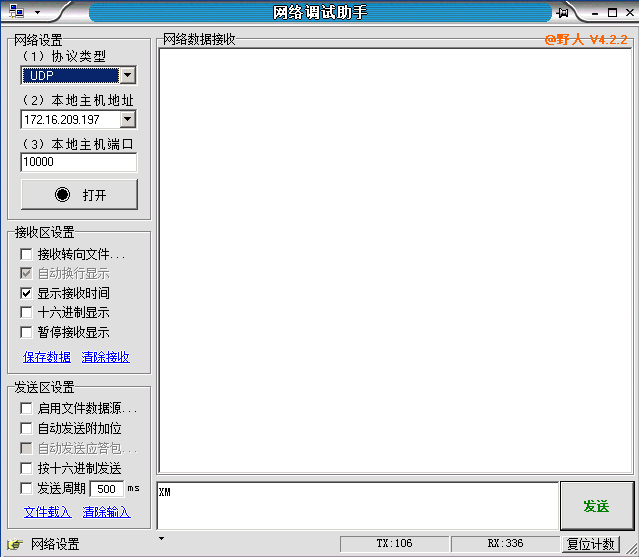

首先打開服務器，將協議類型選擇UDP

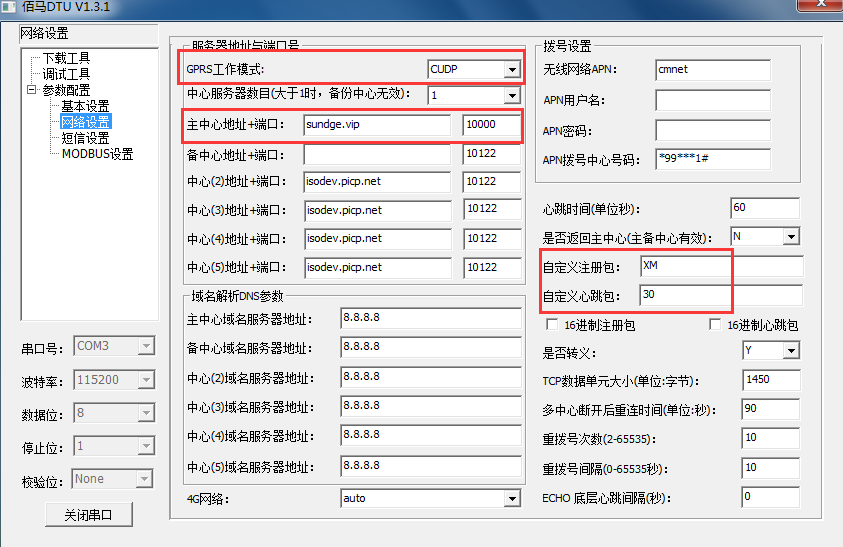

第二步進入DTU配置界面，將GPRS工作模式設置成UDP（這里選擇CUDP），中心地址（例：sundge.vip）和端口號(例10000)分別與服務器相對應，

同時與TCP模式設置不同的是，自定義注冊包和自定義心跳包需要進行配置，然后保存參數并重啟設備。

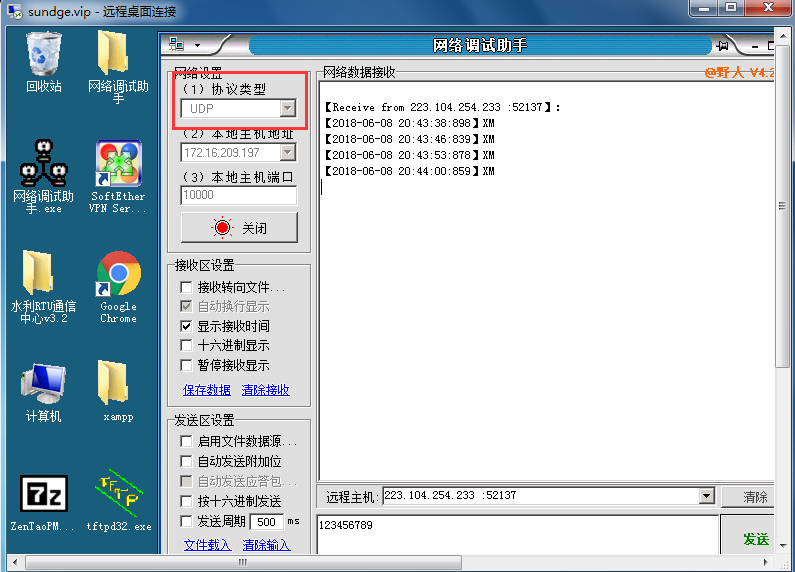

連接成功后，可以觀察到服務器收到了DTU發送的心跳包和數據：
