BMR500工業路由器的串口說明
- 時間 :2018-09-04
- 作者 :佰馬科技
- 瀏覽數 :4155
佰馬5G/4G工業級無線路由器BMR500,支持MQTT，DIN導軌式安裝，集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體；標配4組LAN口、1組WAN口、1組USB接口；2組DI數字量輸入，2組繼電器輸出，支持端子形式RS485、RS232。軟硬件看門狗，VPN專利，惡劣環境適用專利。

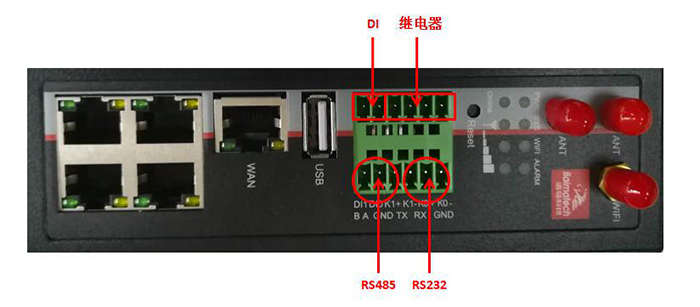

1）如下圖所示,工業路由器BMR500系列（BMR500、BMR520）標配2×繼電器、1×RS232、1×RS485、2×DI；
2）RS232、RS485、DI、繼電器開關可以同時使用，數據傳輸不會相互影響；
3）繼電器不是用于給外圍設備供電，而是起開關作用；
4）BMR500系列（MBR500、BMR520）的DI和佰馬工業級無線DTU系列（BMD100、MBD200、BMD300）I/0功能相同，都是數字量，實現高低電平。不同的是DI只支持數值量輸入，I/0可支持輸入輸出。
