本文以佰馬工業級無線路由器為例，介紹在項目中外網訪問內網時端口映射的原理、操作步驟。端口映射就是將外網主機的IP地址的一個端口映射到內網中一臺機器，提供相應的服務。當用戶訪問該IP的這個端口時，服務器自動將請求映射到對應局域網內部的機器上。

佰馬工業級無線路由器, 歐盟CE認證，支持MQTT協議，網絡覆蓋5G/4G/3G。惡劣環境適用專利，VPN專利。廣泛應用于遠程監測、遠程控制等領域

一、端口映射介紹：

端口映射即端口轉發，是通過訪問對端公網IP和端口，然后跳轉到內網指定的端口。

二、端口映射原理：

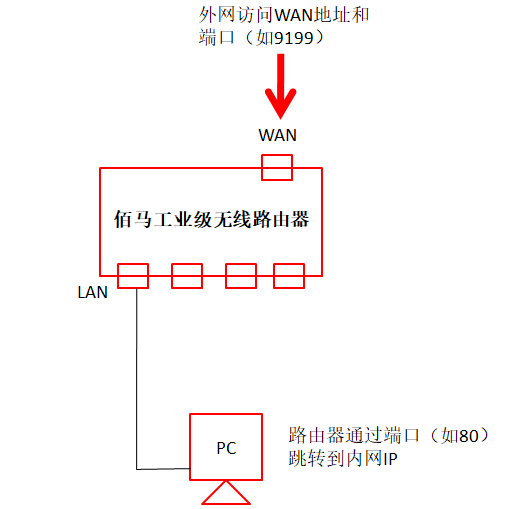

外網訪問對端WAN口的公網IP和端口，然后通過內網指定端口，跳轉到LAN口連接的設備。

注:端口轉發的前提首先是對端需要有公網固定IP,如果沒有固定IP可以用花生殼綁定的方式來訪問

三、端口映射的步驟：

1、設置固定IP

以電信運營商為例，電信提供公網IP的信息，如下：

ip：IP:222.89.167.27

網關222.89.167.1

掩碼：255.255.255.128

DNS:222.85.85.85  222.88.88.88

現在需要將電信提供的公網信息設置到路由器里面：

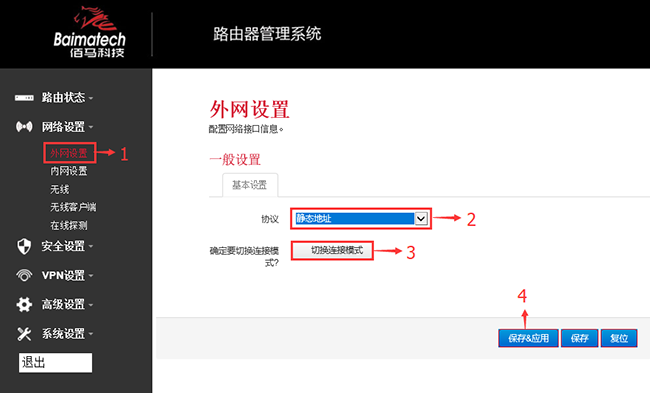

1）切換靜態地址

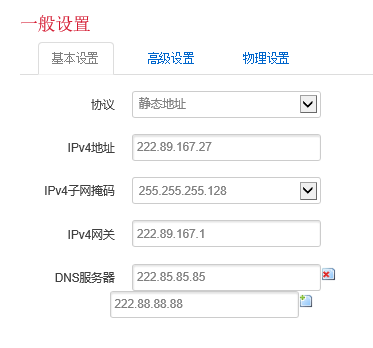

2）靜態地址設置

2、設置端口映射

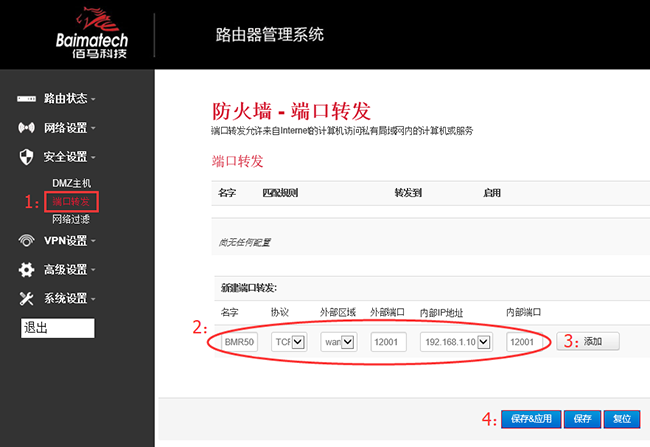

以攝像頭通過網線連接佰馬工業級無線路由器為例，攝像頭自動獲取IP地址：192.168.1.101，外網訪問剛設置的WAN口公網IP（222.89.167.27  ）和端口（12001），然后通過80端口，跳轉到LAN口連接的設備（192.168.1.101）

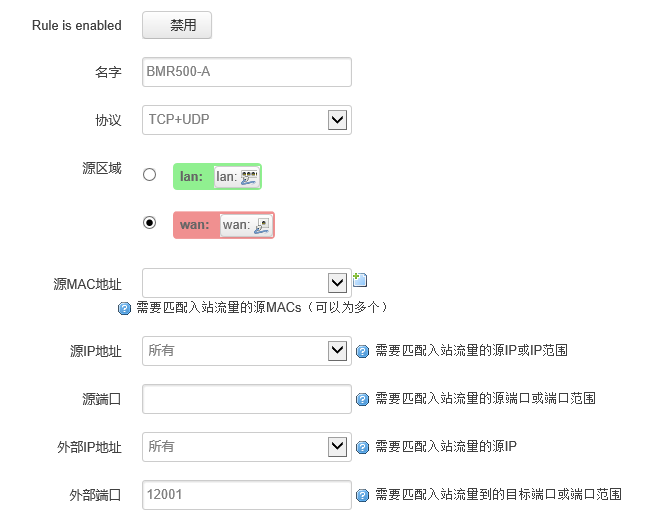

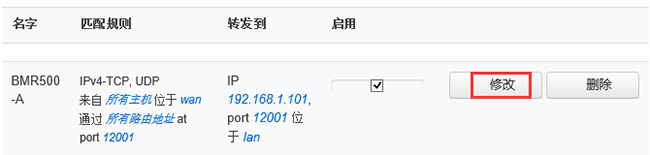

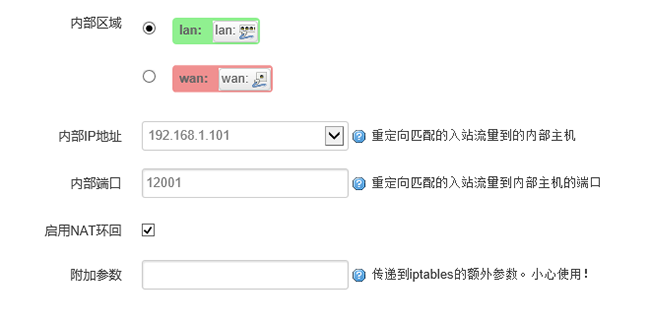

設置成功后，可以點擊修改，對里面的參數進行更改：

3、訪問對端設備

配置完成后，直接可通過瀏覽器訪問外網地址和端口，檢查端口映射是否配置成功，以訪問上面攝像頭為例，在WEB地址輸入IP：222.89.167.27:12001，即可直接訪問到攝像頭
