基于4G工業級無線路由器和太陽能供電的無線視頻監控系統，非常適用于在建筑工地、水庫大壩、河流水位、漁場林場、野生動物活動監控、野生動物反盜獵、礦山道路及周邊、森林防火、石油天然氣管道、鐵路沿線、高速公路、隧道監控、村莊道路、景區監控、高爾夫球場、文物古跡、大型工廠室外監控、別墅周邊、城市廣場、島嶼監控、邊防監控、單兵偵測等等。簡單概括為“三無”的地方，即無人無電無網絡，但需要實時監控管理又需要節能零排放無污染的地方或區域。

      在機電項目中，設備安裝及布線的簡單與復雜、后期維護的方便與困難等問題也是很多業主及承包商關注的問題，太陽能供電與傳統電纜供電相比，前者省去了很多復雜的布線，在立柱上裝載即可完成簡單的安裝：對于后期的維護，也只是對太陽能電池板進行清潔，對蓄電池進行必要的更換。

      由于全程監控系統布設的攝像機多，涉及的里程比較長，如果采用傳統直埋電纜的供電方式，考慮到沿線電纜壓降的因素，都必須采用比較粗大的銅芯線纜，而目前國內銅價又不斷上漲，這樣顯然也增加了很多成本。如果采用太陽能供電，就省去了中間電纜及其敷設的過程，具有很好的性價比。

　一、基于太陽能供電的4G遠程視頻系統組成

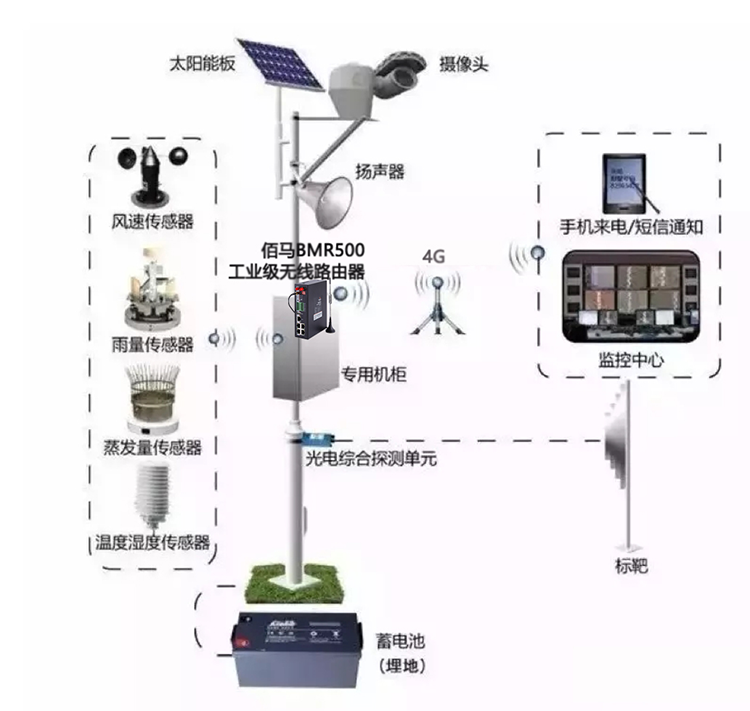

無線視頻監控系統主要由太陽能供電系統、基于4G的無線視頻傳輸系統、視頻監控系統三個子系統組成。

太陽能供電子系統介紹

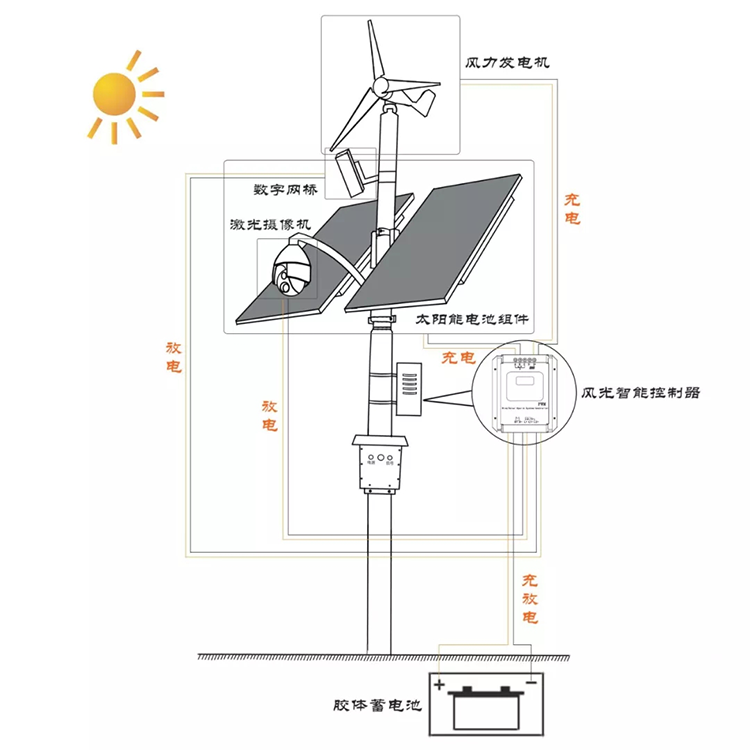

       太陽能供電子系統是由太陽能組件、風力發電機、膠體蓄電池、智能充放電控制器等組成，太陽能組件和風力發電機將光能轉變?yōu)殡娔?，?jīng)由一臺風光互補智能控制器的控制，把電能存儲到蓄電池(充電);需要供電時，打開控制器開關接通負載，把蓄電池中的電能提供給負載(放電)。智能控制器的主要作用是對蓄電池進行充放電管理，當在工作時間內蓄電池供電不足時，控制器自動切斷負載供電，對蓄電池進行過放保護;當蓄電池持續充電時，控制器對蓄電池進行過充保護。

       蓄電池是在沒有日照情況下維持系統工作所需的能量來源，當發生連續陰雨天的情況時就需要蓄電池有足夠的電量維持整個系統的連續工作，因太陽能膠體蓄電池的價格較高，不能因為顧及一年當中會出現幾次長的陰雨天而增加系統蓄電池配置，使系統在大部分時間內蓄電池配置都處在浪費的狀態，過多配置蓄電池的結果必然導致成本大幅上升。所以太陽能供電應用系統應允許發生概率較低的缺電現象，蓄電池獨立供電時間一般為4-10天。

無線視頻傳輸子系統介紹

       基于4G無線的視頻傳輸子系統是由數字網橋、4G工業無線路由器、COFDM等組成

       視頻監控子系統是由攝像機、終端視頻管理設備(如數字硬盤錄像機)等組成。根據需要可增加其它輔助功能如：前端拾音、前端喇叭、前端錄像、前端傳感、視頻分析、無線廣播、移動偵測、無線信號中繼站等。

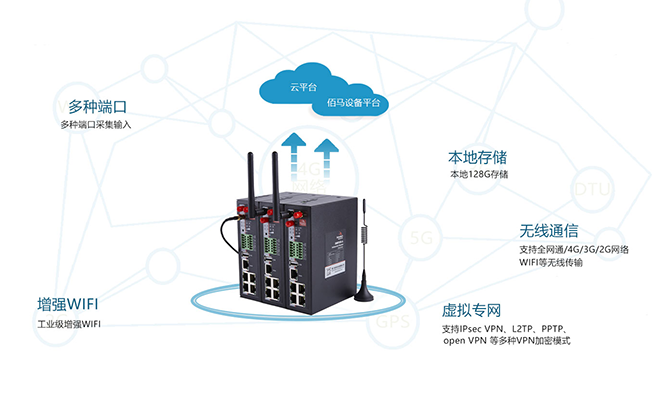

        無線視頻傳輸，采用佰馬工業級無線路由器BMR500，支持MQTT協議，DIN導軌式安裝，集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體；標配4組LAN口、1組WAN口、1組USB接口；2組DI數字量輸入，2組繼電器輸出，支持端子形式RS485、RS232。軟硬件看門狗，VPN專利，惡劣環境適用專利。

　二、基于太陽能的無線視頻監控供電系統工作原理：

a、當太陽光照較強時，太陽能光伏組件產生的電流匯聚到控制器，控制器進行供電監控。太陽能光伏組件通過控制器給視頻監控部件供電，同時將多于的能量儲存在儲能系統中。

b、當太陽光照較弱時，太陽能儲能單元板的發電滿足不了視頻監控需求的能量時，負載除從太陽能儲能單元板獲取能量以外，儲能系統同時處于放電狀態以滿足視頻監控穩定運行。

c、當?shù)揭归g、陰天等日照條件不好的情況下，轉由儲能系統給視頻監控供電。

三、此項目采用佰馬工業級無線路由器BMR500的顯著優勢:

● BMR500工業級無線路由器， 5V--35V寬壓設計，匹配太陽能獨立供電；

● 一臺BMR500工業級4G路由器適用移動、電信、聯通三大運營商網絡，項目應用靈活。

● 基于運營商網絡傳輸數據、圖片、視頻，無線傳輸，徹底無線化; 可以擺脫山地、森林、河流、開闊地等特殊地理環境的限制，無須考慮電源線及通信光纜的布線和施工問題；

● 4G轉WIFI，BMR500工業4G路由快速構建工業級WIFI網絡，方便設備通過WIFI快速接入與本地配置。

● 大容量存儲卡，容量最大支持32G，海量空間，可在本機循環存儲監測數據，掉電不丟失。

● 通信穩定可靠，多重軟硬件技術保障無線連接“永久在線”，無人值守環境應用更安心。

● VPN專網等多重安全機制，保證數據安全可靠。

● 工業級設計及應用，惡劣環境下穩定運行，耐高低溫（-35℃至75℃）。

● 自鎖式卡槽，長期使用不會松動。兼容多種SIM卡。

● 基于linux二次開發，客戶可根據項目需求，進行上層應用二次開發，標準易用。

● 配置參數可保存，極大提升大批量M2M設備配置效率，支持參數備份及導入。

● 佰馬M2M設備云平臺，對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。

● BMR500工業級4G無線路由器，帶GPS定位功能（選配），無線通信疊加GPS定位，管理功能更強大。

● 導軌式安裝，安裝與拆卸維護便利。
